閥門的對焊連接與承插焊連接方式有什么區別

閥門的對焊連接與承插焊連接方式簡介：

閥門的焊接連接方式分對焊連接與承插焊連接兩種，在國標GB/T308型號編制里面代號均為“6”。

1、對焊連接：對焊連接的閥門有一個斜面的坡口，坡口工尺寸按管道的外圓和內徑加工。閥門焊接坡口的加工方法詳見國標GB/T12234，一般閥門的坡口都按標準有3個角度的斜角，但50以下小口徑閥門有時只有一個角度。對焊連接方式所有閥門都可用。

2、承插焊連接：承插焊連接是將管子伸入閥體進行焊接，看上去像內螺紋閥門只是沒有螺牙，承插口的內徑比管子外圓大1~2mm。承插焊連接的閥門大部分均為50口徑以下大連式鍛鋼閘閥、截止閥和止回閥，黑皮的那種（一種發黑氧化防銹的表面處理工藝，現在還有磷化處理，顏色偏灰）。設計制造標準為API602和JB-T7746緊湊型鋼制閥門。

二、閥門的對焊連接與承插焊連接方式對比：

1、承插焊無法進行射線探傷，可以做磁粉或滲透檢測。焊后管子插入閥體的部分會留有縫隙，所以用于縫隙腐蝕敏感介質的管道體系及潔凈要求很高的管道體系不宜用承插焊。

2、對焊可以做射線、磁粉或滲透檢測，焊后強度、受力狀況等分析對接的要優于承插焊，并可進行嚴格檢測。

所以接受不了一點瑕疵的高要求工況選用對焊連接，方便360度檢測。承插焊可用于2500LB以下，DN50以下的閥門。

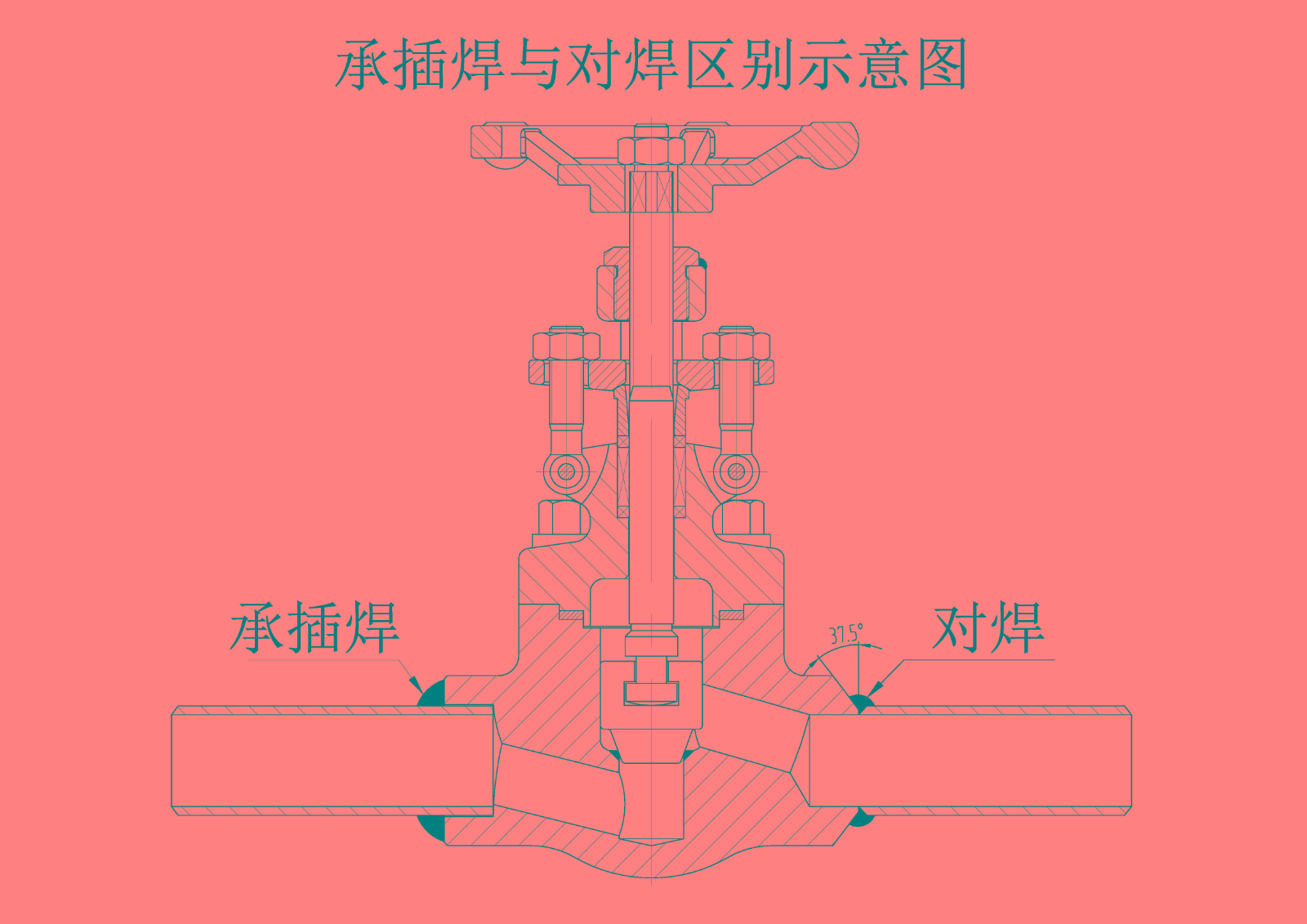

三、對焊連接與承插焊連接示意圖：
