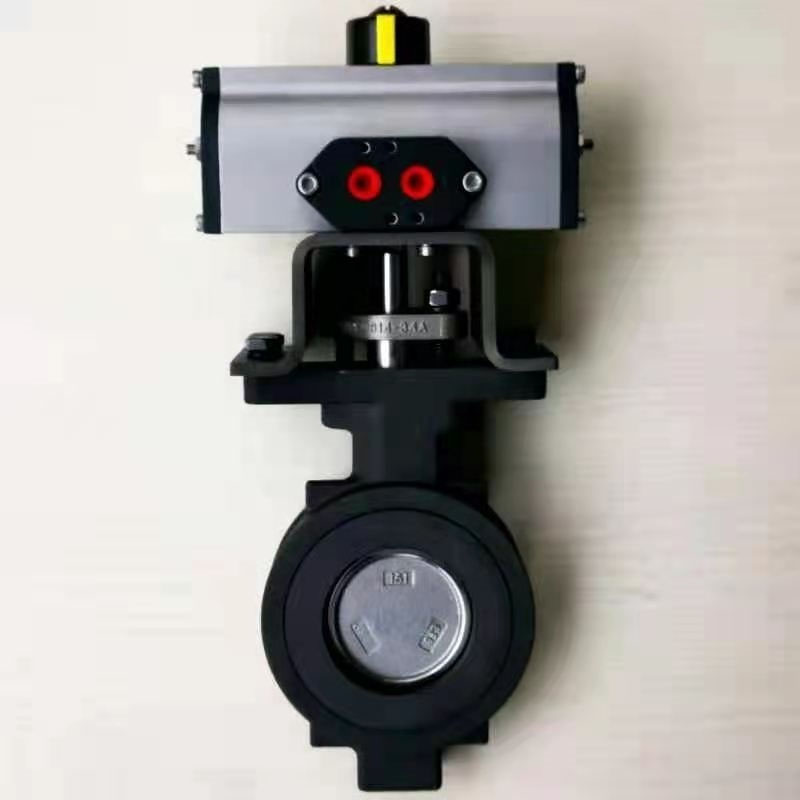

進口不銹鋼氣動蝶閥概述:
德國多爾德DOLDR進口不銹鋼氣動蝶閥是一種采用不銹鋼材料制造的蝶閥,具有較高的耐腐蝕性和耐用性。它通常采用電動執行器或氣動執行器來控制閥門的開啟和關閉。
進口不銹鋼氣動蝶閥的結構與普通蝶閥相似,主要由閥體、蝶板、閥座、閥桿及傳動操作機構等零件組成。其中,閥座通常采用可脫卸構造,方便更換和維護。
氣動蝶閥的內部結構主要包括以下幾部分:
1.閥體:通常采用鑄鐵或鋼板焊接制成,具有較高的強度和剛性。閥體內部有流通孔,是讓介質能夠流通的通道。
2.閥盤:是閥門的關鍵部件,通常采用金屬材料制成,如不銹鋼、鑄鐵等。閥盤的外形呈現類似蝴蝶狀,因此得名氣動蝶閥。閥盤與閥體之間通過密封材料進行密封,以防止介質泄漏。
3.閥桿:通常由不銹鋼材料制成,具有較高的強度和耐腐蝕性。閥桿的一端與閥盤連接,另一端通過傳動機構與氣動執行器相連。
4.傳動機構:可以將氣動執行器的運動轉化為閥盤的旋轉運動,從而實現閥門的開啟和關閉。傳動機構可以是電動、氣動或液壓等不同的形式。
5.彈性座密封結構:采用偏心蝶板安裝在閥桿上,其邊績?yōu)榍蛐?、錐形兩種,并與彈性密封圈相配合。密封圈做成L形和U形兩種,與蝶板密封面相吻合。在介質壓力作用下,產生微小的彈性變形,從而實現密封。
進口不銹鋼氣動蝶閥具有以下優點:
耐腐蝕性強:由于采用不銹鋼材料制造,因此可以抵抗大部分化學物質的腐蝕,適用于各種腐蝕性較強的場合。
密封性能好:進口不銹鋼氣動蝶閥的密封材料通常采用橡膠或四氟乙烯,能夠有效地密封管道中的介質。
操作簡便:進口不銹鋼氣動蝶閥可以采用電動執行器或氣動執行器進行控制,操作簡便、靈活。
維護方便:進口不銹鋼氣動蝶閥的結構簡單,零部件較少,因此維護起來相對方便。

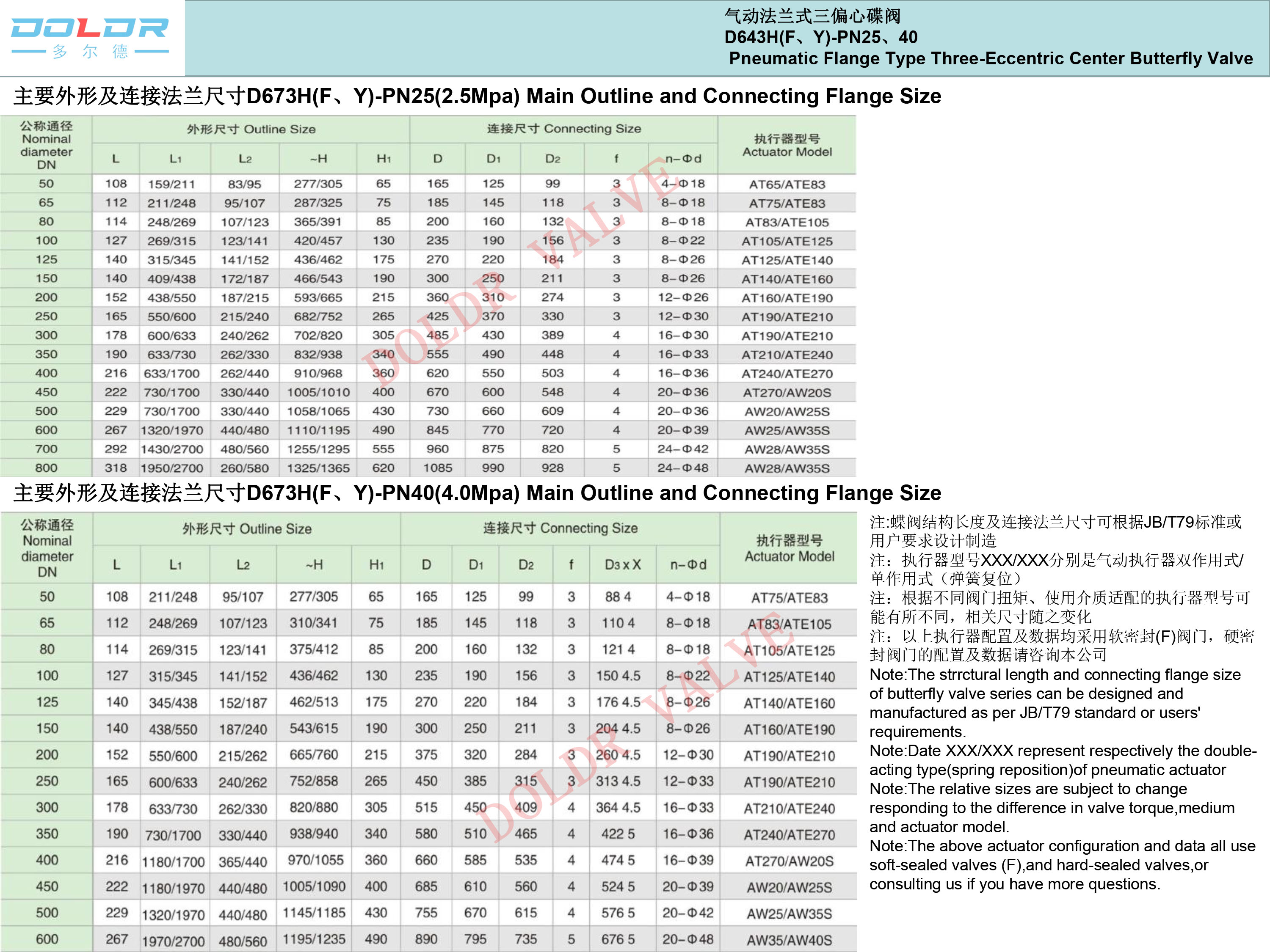

進口不銹鋼氣動蝶閥結構尺寸圖:
進口不銹鋼氣動蝶閥廣泛應用于石油、化工、冶金、電力、造紙、食品等行業的流體控制系統中。它具有結構簡單、操作方便、流阻小、造價低等特點,同時采用高品質的不銹鋼材質,具有耐腐蝕、耐高溫、耐磨損等特點,適用于各種腐蝕性介質和高溫、高壓管道。
