進口電動高溫調節閥概述:
德國多爾德DOLDR進口電動高溫調節閥是一種對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制的設備。它由DOLDR系列(或CARDLOTT5系列)電子式電動執行機構和高溫調節閥體組成。電動高溫調節閥具有閥穩定性好、不易震動、噪音低、對溫度敏感性小、允許使用壓差不大、溫度較大等特征,并且其結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,它接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動高溫調節閥具有閥穩定性好、不易震動、噪音低、對溫度敏感性小、允許使用壓差不大、溫度較大等特征。該調節閥廣泛使用于流量大、溫度高、泄漏量要求不嚴格的場合。因而廣泛應用于化工、石油、食品、輕紡等部門的熱水供應技術。
進口電動高溫調節閥的參數包括以下內容:
公稱通徑:DN20-DN600,公稱壓力:1.0Mpa~10.0Mpa,公稱溫度:-80℃~200℃。
閥座直徑:dn20、dn25、dn32、dn40、dn50、dn65、dn80、dn100、dn125、dn150、dn200、dn250、dn300。
額定流量系數(KV):單座6.9、11、17.6、27.5、44、69、110、176、275、440、630、875、1250;套筒6.3、10、16、25、40、63、100、155、250、370、580、900、1300。
允許壓差(MPa):單座3.8、3.2、3.0、2.0、1.8、1.5、1.4、1.0、0.7、0.6、0.5、0.3、0.1;套筒6.4、6.4、5.2、5.2、4.6、4.6、3.7、3.7、3.5、3.1、3.1、2.6、2.2。
公稱壓力(MPa):1.6、2.5、4.0、6.4、10.0。
執行器參數:電源電壓:220V,輸入信號:4-20mA或1-5V·DC,輸出信號:4-20mA·DC。
防護等級:相當IP65,隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)。
閥體材質:WCB(高溫型+250~+450℃)、304(316)、316L。
密封填料:V型聚四氟乙烯填料、V型柔性石墨填料。
閥芯形式:單座式、套筒式。
流量特性:等百分比、直線型。
進口高溫電動調節閥具有以下優點:
1.結構緊湊,重量輕,維護方便。
2.由智能集成執行機構和低流阻調節閥體組成,可以自動控制控制閥的開度為相應的線性位移,現對管道中流體的壓力、流量、溫度和液位等工藝參數的連續調節。
3.具有饋電功能,可承受4-20mA或1-5V·DC統一標準信號轉換電流信號。
4.密封性能好,泄露量小。
5.具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。

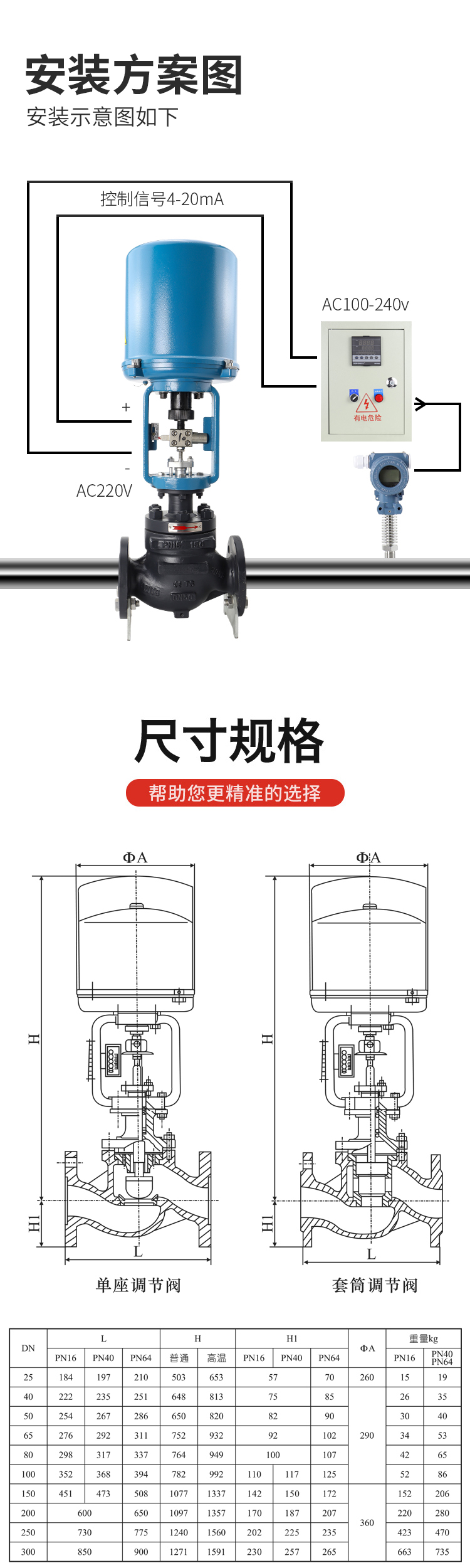

進口高溫電動調節閥結構圖:
