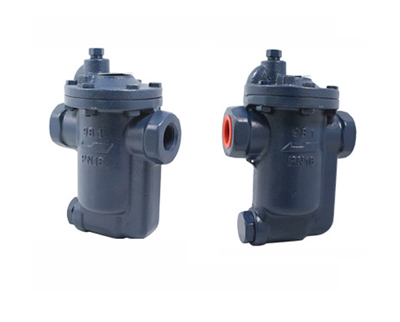

疏水閥
概述
疏水閥是一種閥門，也稱疏水器，排水閥，是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡快排出，同時最大限度地自動防止蒸汽的泄漏。疏水閥的品種很多，各有不同的性能。
選用疏水閥時，首先應選其特性能滿足蒸汽加熱設備的最佳運行，然后才考慮其他客觀條件，這樣選擇你所需要的疏水閥才是正確和有效的。
工作原理
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場合更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。使得國內眾多疏水閥廠家的仿造，使生產技術進一步提高。
應用
1．疏水閥的功能 使用和利用蒸汽的設備上只需要蒸汽。在這種設備內肯定要產生凝結水，凝結水則成為有害的流體，同時還混入了空氣和其他不可凝氣體，成為引起設備產生故障和降低性能的原因。在這種情況下，疏水閥最重要的功能有以下三個方面：
(1)能迅速排除產生的凝結水。
(2)防止蒸汽泄漏。
(3)排除空氣及其他不可凝氣體。
分類
根據疏水閥工作原理的不同，可化為以下三種類型：
（1）機械型：依靠蒸汽疏水閥內凝結水液位高度的變化而動作，包括：
浮球式：浮子為封閉的空心球體。
敞口向上浮子式：浮子為開口向上的桶型。
敞口向下浮子式：浮子為開口向下的桶型。
（2）熱靜力型：依靠液體溫度的變化而動作，包括：
雙金屬片：敏感元件為雙金屬片。
蒸汽壓力式：敏感元件為波紋管或墨盒，內部充入揮發性液體。
（3）熱動力型：依靠液體的熱動力學性質的變化而動作。
圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作。
脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板時，會在兩極節流孔板之間形成不同壓力，驅使閥瓣動作。
選型指南
選用疏水閥時，必須按設備每小時的耗汽量乘以選用倍率2-3倍為最大凝結水量，來選擇疏水閥的排水量。才能保證疏水閥在開車時能盡快排出凝結水，迅速提高加熱設備的溫度。疏水閥排放能量不夠，會造成凝結水不能及時排出，降低加熱設備的熱效率。(當蒸汽加熱設備剛開始送汽時，設備是冷的，內部充滿空氣，需要疏水閥把空氣迅速排出，再排大量低溫凝結水，使設備逐漸熱起來，然后設備進入正常工作狀態。由于開車時，大量空氣和低溫凝結水，較低的入口壓力，使疏水閥超負荷運行，此時疏水閥要求比正常工作時的排水量大，所以按選用倍率2-3倍來選擇疏水閥。
注意事項
1.疏水閥不要選的尺寸過大。
2.保持疏水閥排放管線盡可能短。
3.向下傾斜疏水閥排放管線，以加快重力排放的速度。
4.疏水閥排放管線和凝結水回水管線加保溫。
5.當凝結水回水管線暴露在大氣條件下時，應考慮加伴熱管。
6.如果回水管升高，垂直排放管要與回水集管上部的排放管相鄰，并把排放管和疏水閥排放管一起保溫。
故障排除
故障現象和處理方法:I.?冷閥——不排水?II.?熱閥——不排水?III.?蒸汽損失?IV.?連續排放?V.?加熱緩慢?
I.?冷閥——不排水。如果疏水閥不能排放凝結水：?
A?.原設計壓力有誤；壓力升高，沒有安裝小一點的閥嘴；減壓閥失靈；鍋爐壓力表讀數偏低；正常磨損后，閥座孔放大；回水管線內的高真空增加了壓差，超過了疏水閥的工作壓差。?
B．凝結水或蒸汽未進入疏水閥：疏水閥前的過濾器堵塞；裝有疏水閥的管線上有其他閥門損壞；管線或彎頭堵塞。
C．機械磨損或缺陷，需要修理或更換。
D．疏水閥體被污物堵塞，應該安裝過濾器排污。
E．對倒置桶型疏水閥，當浮桶排氣孔被污物堵塞時，應采取以下措施： 安裝過濾器；稍微擴大一點排氣孔；在排氣孔中放置金屬絲。?
F．對浮球型疏水閥，如果空氣排氣孔工作不暢通的話，就會產生氣阻現象。?
G．對熱靜力型疏水閥，波紋管元件由于水擊可能損壞，使疏水閥關死。
H．對圓盤型疏水閥，疏水閥可能會反裝。?
II.?熱閥——不排水
A．無凝結水流向疏水閥：疏水閥安裝在有泄漏的旁通閥上；在干燥滾筒中的虹吸排放管破裂或損壞；熱水器盤管出現真空，妨礙排放。在換熱器和疏水閥間安裝真空破壞器。?
III.?蒸汽損失。如果疏水閥噴出新鮮蒸汽，可能是由于下列原因造成：?
A．閥門關不上：水垢堵住了閥座孔；部件磨損。
B．倒置桶型疏水閥不工作?1．如果疏水閥噴放新鮮蒸汽，先將進口閥關幾分鐘，然后慢慢打開。如果這時疏水閥能夠工作，說明疏水閥是好的。?2．倒置桶型疏水閥不工作，一般都是由于蒸汽壓力突然或者經常變化造成的。在這種情況下，可以在圖中D和C的位置上安裝一臺止回閥。如果可能的話，應該把疏水閥安裝在集水點之下。
C．對浮球型疏水閥，熱靜力元件可能會損壞而關不上。
IV.?連續排放。如果倒置桶型或圓盤型疏水閥連續排放，或者浮球型或熱靜力型疏水閥全開排放，應該檢查下列因素：
A．疏水閥太?。焊鼡Q大閥，或并聯安裝另一只疏水閥；低壓場合可能安裝了一個高壓疏水閥。這時應選擇內件機構合適的疏水閥。
B．供水條件不正常。鍋爐內起泡，使大量水跑到蒸汽管道里。應該安裝一臺水分離器，改變供水條件。?
V.?加熱緩慢。疏水閥的工作正常，但工藝加熱單元加熱不暢
A．一個或一個以上單元被短路。解決方法是，每一條管線上各安裝一臺疏水閥。?
B．盡管看起來處理凝結水很有效，但實際上疏水閥選的太小。試一下大一點的疏水閥。?
C．疏水閥空氣處理能力可能不夠，或者空氣到不了疏水閥。使用輔助排空氣閥。?
常見故障如果在大氣壓力下排放，疏水閥工作正常，但是一與回水管線相連就發現問題時，請查下列各點：
背壓降低了疏水閥的排量：回水管太細—疏水閥熱；其他疏水閥可能噴蒸汽—疏水閥熱；凝結水箱上的排空氣孔堵塞—疏水閥熱或冷；回水管線堵塞—疏水閥熱；回水管線超真空—疏水閥冷。
擺脫假象的困擾：如果疏水閥每次排放凝結水，都有蒸汽跑出來，請記住當凝結水向低壓排放時會形成閃蒸蒸汽，但是一般都在回水管線里迅速凝結。。
