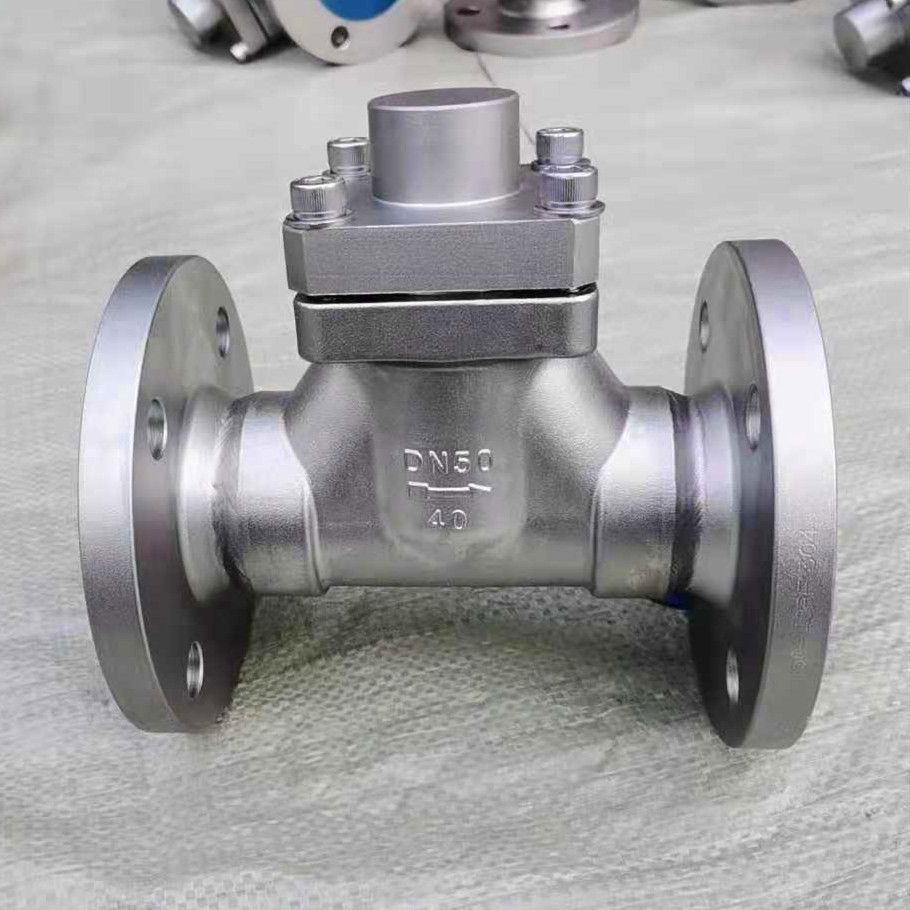

DOLDR進口低溫止回閥概述：

德國多爾德DOLDR進口低溫止回閥是指用于低溫液體（主要包括液氧、液氮、液氬、液態烴和液化天然氣等）貯運設備的管理系統中防止低溫介質倒流的閥門。主要應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。廣泛應用于能源、石化、冶金、航天、核工業、鐵道等行業等行業。

DOLDR進口低溫止回閥結構:

1、進口低溫止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

2、進口低溫止回閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣(可與截止閥通用)，因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

3、進口低溫止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。

4、進口低溫止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。

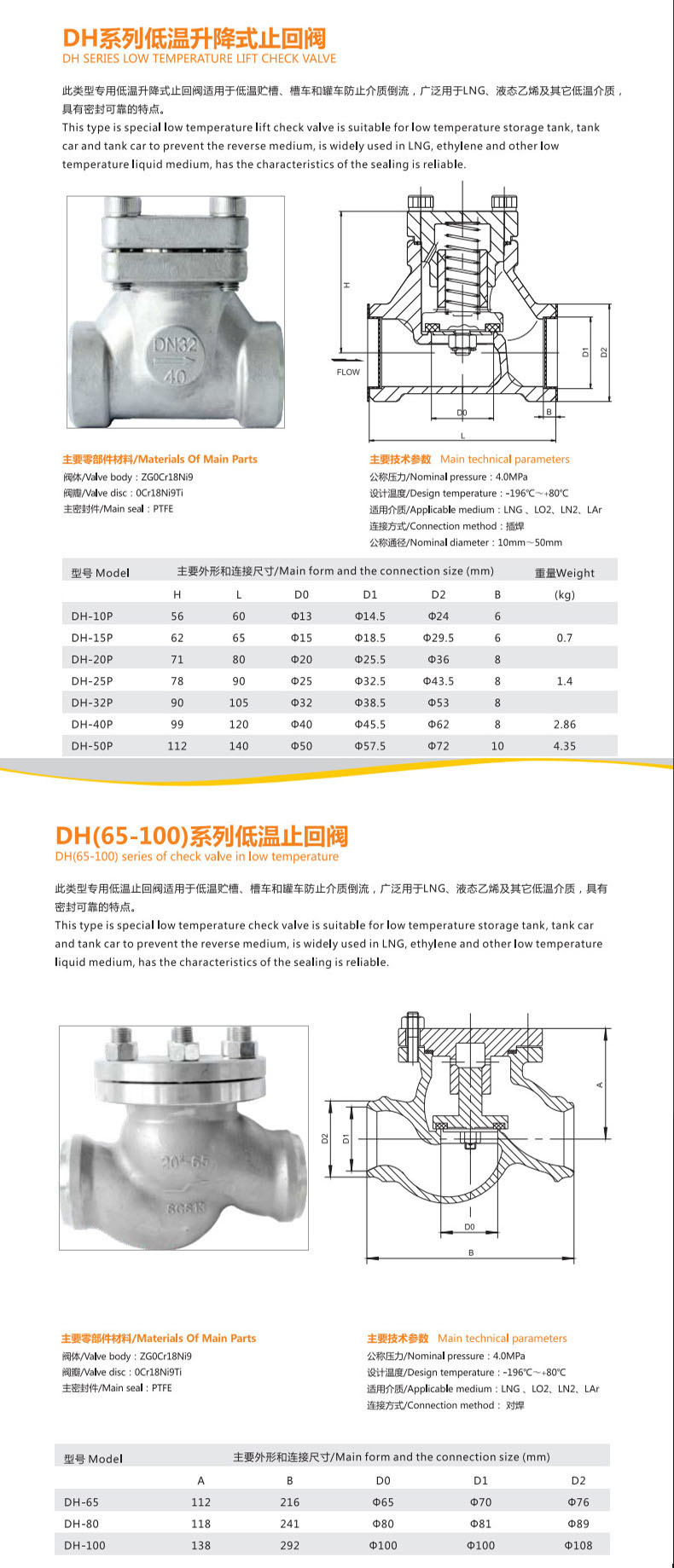

DOLDR進口低溫止回閥結構圖：

進口低溫止回閥特點

??最低溫度使用；

??整體結構,可靠性高；

??流道通暢、流體阻力?。?/span>

??沖擊韌性、相對延伸率及組織穩定性；

??閥瓣關閉快速、動作靈敏、密封性能好；

??閥瓣行程短、關閥沖擊力小、具有良好的耐蝕性；

??采用焊接連接時還需考慮材料的焊接性能；

??金屬材料在低溫下保持工作條件所需要的力學性能；

??在低溫及無油潤滑的情況下，具有良好的耐摩性。

進口低溫止回閥性能范圍：

1、公稱通徑：DN 10~150mm

2、公稱壓力：PN 4.0MPa

3、適用溫度：-196℃-+80℃

4、閥體：不銹鋼

5、閥瓣、閥蓋：銅

6、連接方式：內螺紋，外螺紋，焊接，法蘭

7、適用介質：液氧、液氮、液氬、液態烴和液化天然氣，LO2、LN2、LAR、LNG等

8、應用場合：氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。
