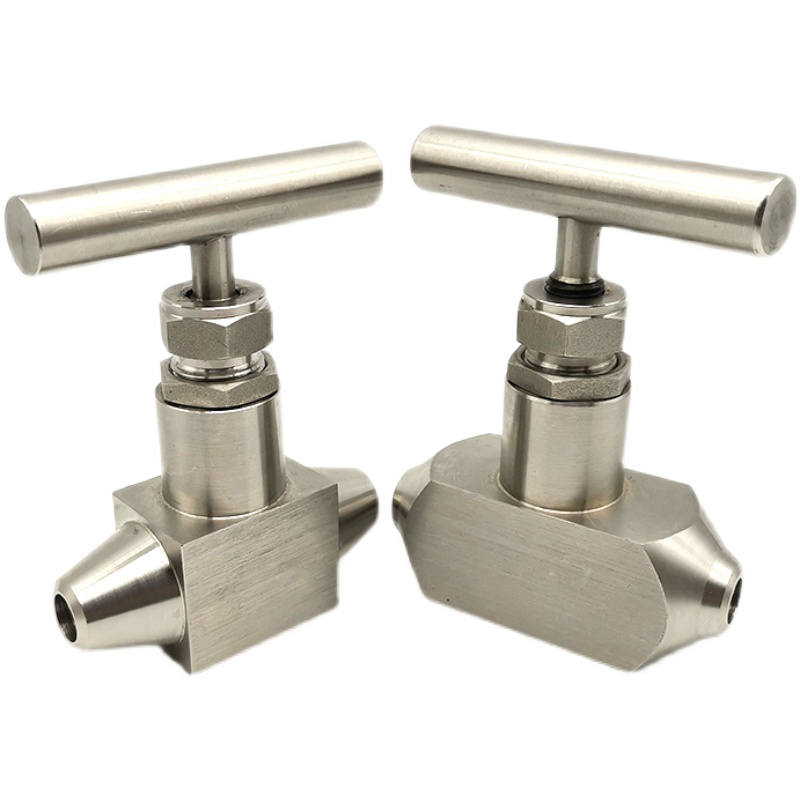

德國多爾德DOLDR不銹鋼針型閥D- J61W型基本慨述：

DOLDR不銹鋼針型閥是采用對焊連接方式，結構為倒裝式，閥桿上螺紋結構下裝填料介質隔離，有效的使閥桿螺紋長期保持潤滑。同時還具有防爆，防吹出等功效，它具有承受壓力高，操作快捷方便；是電力，電氣，機電設備工程；電控設備工程中應用最多的閥門之一。

不銹鋼針型閥應用規范

1、不銹鋼針型閥設計制造：GB/T 12224-1989； JB/T 3595-2002

2、不銹鋼針型閥連接形式：對焊式連接

3、不銹鋼針型閥結構特征：錐面密封；上閥桿螺紋；

4、閥門檢驗和實驗：JB/T 9092-1999

5、不銹鋼針型閥材料：碳鋼按GB/T 12228-1989的規定

不銹鋼按 GB/T 1220-1989的規定

不銹鋼針型閥適用介質：水、油品、蒸汽、石油氣等

不銹鋼針型閥公稱通徑：6~40mm

不銹鋼針型閥工作壓力：1.6～32.0MPa

不銹鋼針型閥適用溫度：-20℃～570℃

材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

一、不銹鋼高壓對焊針型閥工作原理：

不銹鋼高壓對焊針型閥由閥體、閥蓋、閥桿、閥瓣等組成。對于工作在高溫高壓條件下，其密封面的工作條件相當惡劣，因此對于密封面的性能有較高的要求。我廠采用的鈷鉻鎢作為堆焊閥門密封面的材料，其性能良好，價格適中。高壓對焊針型閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化。

不銹鋼高壓對焊針型閥閥瓣開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。手輪按順時針方向旋轉，工作介質由閥瓣下方通道進入，此時，該施加的密封力必須等于或大于密封面上所產生的必須比壓和介質向上的作用力之和。反之逆時針方向旋轉，閥瓣關閉進入口，停止介質流入。是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。

二、不銹鋼高壓對焊針型閥的產品特點：

1、設計扭矩低，即輕便有易于操作。

2、所有主要元件的原材料都是可以追溯的。

3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。

4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。

5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。

三、不銹鋼高壓對焊針型閥的結構特點：

1、不銹鋼高壓對焊針型閥的閥針特殊工藝處理，硬度高、耐用無損傷

2、專門的壓合密封墊螺母設計，使得外密封更可靠，無外泄漏

3、閥芯與閥體之間連接螺母在密封墊片的后部，避免流體進入螺母區，保證有好的外密封

4、非旋轉閥芯結構，使得閥芯與閥體之間無旋轉磨損，閥芯與閥座僅存在上下運動，并保證每一次開關密封線位置不變，密封嚴密性強、閥門的壽命長

四、不銹鋼高壓對焊針型閥的防腐方法：

1、閥體的主要選用材料為不銹鋼，碳鋼。選擇閥體材料的難處，還在于不能只考慮腐蝕問題，同時必須考慮耐壓耐溫能力，經濟上是否合理，購買是否容易等因素。

2、在壓力、溫度不高的情況下，用非金屬做閥門主體材料，往往能十分有效地防制腐蝕。

3、采取襯里措施，如襯鉛、襯鋁、襯工程塑料、襯天然橡膠及各種合成橡膠等。如介質條件許可，這倒是一種節約的方法。

4、此外，焊接式仿進口高壓針閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。
