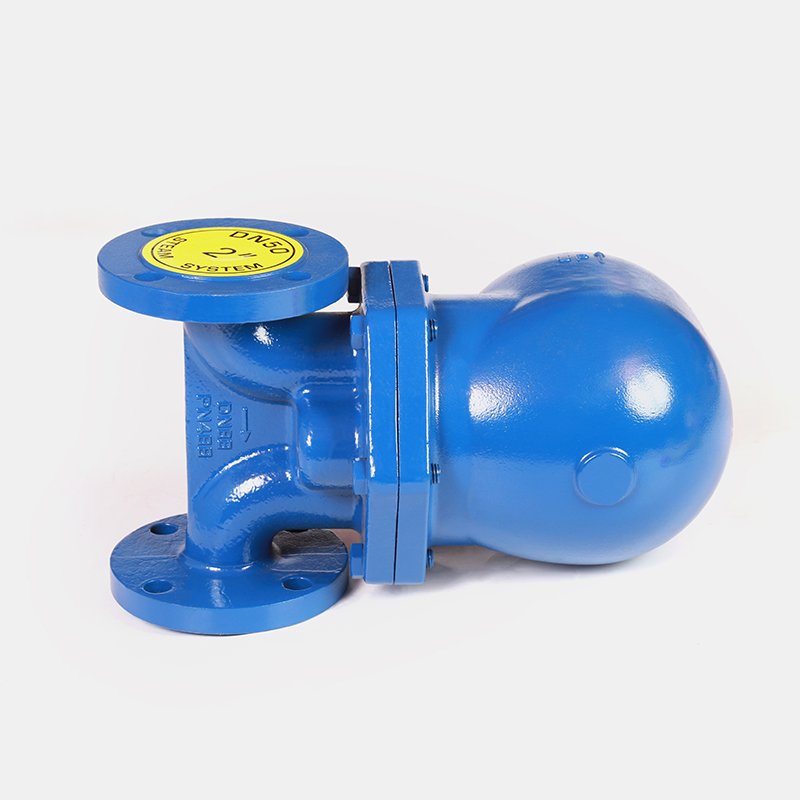

進口大排量疏水閥概述:
德國多爾德DOLDR進口大排量疏水閥是一種適用于大型工業設備、食品設備、印染和洗/制衣行業設備等的大排量蒸汽排放的閥門。其設計通常采用超大排量排放和大通徑結構,能夠快速排除大量蒸汽中的冷凝水和空氣等不凝氣體,提高設備的效率和性能。
進口大排量疏水閥通常采用平衡雙閥座結構設計,使閥瓣受到的表面壓力相同,只需很小的力量即可開啟。這種設計可以減小浮球的體積,同時確保超大排量的發揮。此外,進口大排量疏水閥還內置了抗震性能優良的自動定心關閉機構,有效防止蒸汽泄漏。
進口大排量疏水閥具有高背壓容許度,可用于回收冷凝水。整套裝置通常安裝在閥蓋內部,維護簡單,可在線維修。其材質和工藝也經過精心選擇和制造,具有優異的耐久性和可靠性。
進口大排量疏水閥的工作原理可以根據不同類型而有所不同。以下是幾種常見的進口大排量疏水閥的工作原理:
浮球式疏水閥:浮球式疏水閥利用浮力原理,當管道內的水位上升到一定高度時,浮球受到浮力的作用,使得排水口打開,排出管道中的廢水和雜質。當水位下降到一定高度時,排水口會自動關閉。
杠桿浮球式疏水閥:杠桿浮球式疏水閥基本特點與自由浮球式相同,內部結構是浮球連接杠桿帶動閥芯,隨凝結水的液位升降進行開關閥門。當凝結水進入疏水閥內,閥內的雙金屬片排空元件把球桶彈開,閥門開啟,空氣和低溫凝結水迅速排出。當蒸汽進入球桶內,球桶產生向上浮力,同時閥內的溫度升高,雙金屬片排空元件收縮,球桶漂向閥口,閥門關閉。當球桶內的蒸汽變成凝結水,球桶失去浮力往下沉,閥門開啟,凝結水迅速排出。當蒸汽再進入球桶之內,閥門再關閉,間斷和連續工作。
倒吊桶式疏水閥:倒吊桶式疏水閥的工作原理是根據流體的重力和壓力差對水和空氣進行分離,將積聚在管道中的凝結水排除掉。當裝置剛啟動時,管道內的空氣和低溫凝結水經過發射管進入疏水閥內,倒吊桶靠自身重量下墜,倒吊桶連接杠桿帶動閥芯開啟閥門,空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內,倒吊桶的蒸汽產生向上浮力,倒吊桶上升連接杠桿帶動閥芯關閉閥門。
進口大排量疏水閥的安裝涉及到多個方面的注意事項,以確保其正常、安全和有效地運行。以下是進口大排量疏水閥安裝時需要注意的事項:
安裝前應檢查疏水閥的規格、型號和用途是否符合要求,并檢查是否有合格證明書及檢驗報告等文件。
安裝前應檢查疏水閥是否完好無損,特別是閥芯、閥座和排出口等主要部件,確保沒有損壞或堵塞。
安裝時應根據疏水閥的規格和型號確定安裝位置和高度,并確保與蒸汽管道連接可靠,沒有泄漏。
在安裝時應注意疏水閥的進出口方向,確保進水管路暢通,排出口朝下或水平安裝,以利于排放冷凝水和雜質。
安裝時應確保疏水閥前有足夠的凝結水高度,以便于疏水閥正常工作。
在安裝過程中應避免疏水閥受到過大的外力或震動,以免損壞內部零件。
安裝后應進行測試,確保疏水閥的正常工作。如有異常情況應及時進行調整或維修。
在使用過程中應定期檢查和維護疏水閥,確保其長期穩定運行。

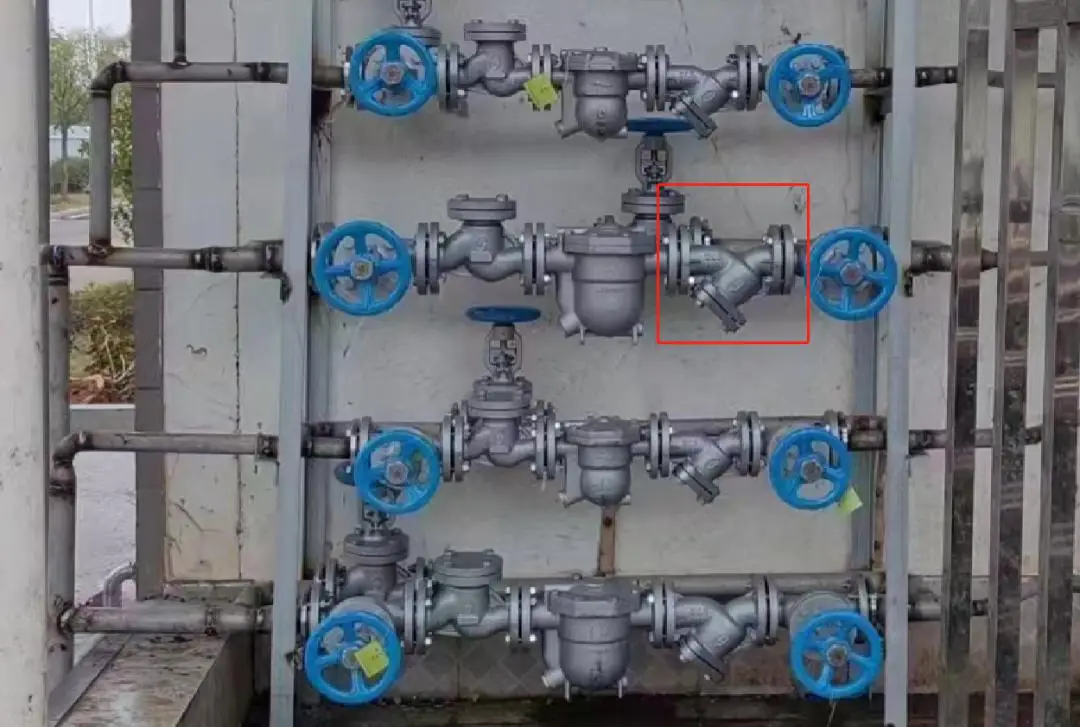

進口大排量疏水閥安裝圖:
