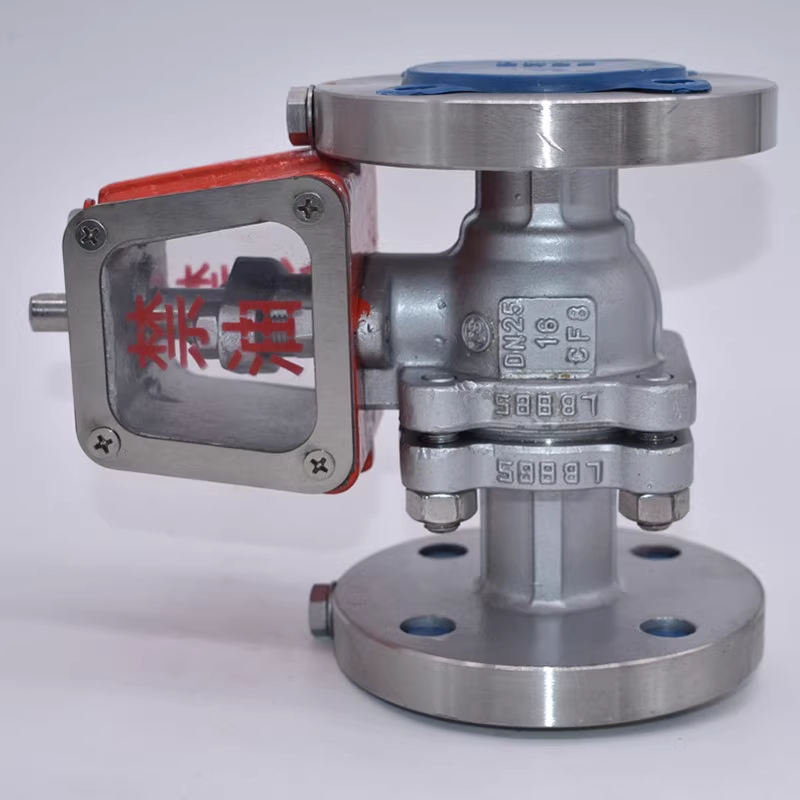

進口氧氣球閥概述:
德國多爾德DOLDR進口氧氣球閥是專門用于氧氣管網的閥門,除了具有普通球閥的功能外,還具有阻燃性好、導電性能好、傳熱快、結構緊湊、防油、安全可靠等特點。這種閥門的設計充分考慮了氧氣的高度活性及其對密封性和安全性的高要求,采用了優質的材料和先進的工藝。
進口氧氣球閥在工業氣體處理過程中得到了廣泛應用,主要應用于鋼鐵、冶金、醫藥、化工等行業。其優良的密封性能、抗氧化性和防靜電設計使其成為氧氣管道系統的理想選擇。
進口氧氣球閥參數:
公稱口徑:DN15-600
公稱壓力:0.6MPa-4.0MPa
適用溫度:≤150℃
適用介質:氧氣、氮?dú)獾?/span>
檢驗標準:JB/T9092
結構長度:ASME B16.10, GB12221 。
執行標準 Administer Standard
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
壓力試驗 Pressure Test
公稱壓力NominalPressure | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 |
主要零件材料及性能 Main Part Materials and Property
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
球體 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
閥 座 | 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | ||||||
墊片 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket | ||||||
閥桿座 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite | ||||||
填料 | 聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite | ||||||
填料壓蓋 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
溫度 | -29~150(聚四氟乙烯 PTFE) -29~200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29~300(對位聚笨 PPL) | ||||||
介質 | 水 蒸汽 油品 | 硝酸類 Nitric Acid | 強氧化介質 | 醋酸類 Acetic Acid | 尿素類 Urea |
規格 主要尺寸 Size Main Dimensions
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
凸面法蘭 Q41F Q41PPL 16C 16P 16R | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
凸面法蘭 RF Q41F Q41PPL 25 25P 25R | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
規格 主要尺寸 Size Main Dimensions
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H | D0 |
凹凸法蘭 MFM Q41F Q41PPL 40 40P 40R | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-14 | 103 | 140 |
20 | 140 | 105 | 75 | 55 | 51 | 16 | 4-14 | 112 | 160 | |
25 | 150 | 115 | 85 | 65 | 58 | 16 | 4-14 | 123 | 160 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 150 | 250 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 156 | 250 | |
50 | 220 | 160 | 125 | 100 | 88 | 20 | 4-18 | 172 | 350 | |
65 | 250 | 180 | 145 | 120 | 110 | 22 | 8-18 | 197 | 350 | |
80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-18 | 222 | 450 | |
100 | 320 | 230 | 190 | 160 | 150 | 24 | 8-23 | 253 | 450 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 275 | 600 | |
150 | 400 | 300 | 250 | 218 | 204 | 30 | 8-25 | 286 | 800 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-30 | 340 | 1200 | |
6.4MPa | 15 | 165 | 105 | 75 | 55 | 40 | 18 | 4-14 | 105 | 140 |
凹凸法蘭 MFM Q41F Q41PPL 64 64P 64R | 20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-18 | 125 | 160 |
25 | 216 | 135 | 100 | 78 | 58 | 22 | 4-18 | 135 | 250 | |
32 | 229 | 150 | 110 | 82 | 66 | 24 | 4-23 | 150 | 350 | |
40 | 241 | 165 | 125 | 95 | 76 | 24 | 4-23 | 165 | 350 | |
50 | 292 | 175 | 135 | 105 | 88 | 26 | 4-23 | 175 | 450 | |
65 | 330 | 200 | 160 | 130 | 110 | 28 | 8-23 | 200 | 450 | |
80 | 356 | 210 | 170 | 140 | 121 | 30 | 8-23 | 210 | 600 | |
100 | 432 | 250 | 200 | 168 | 150 | 32 | 8-25 | 250 | 700 | |
125 | 508 | 295 | 240 | 202 | 176 | 36 | 8-30 | 295 | 1100 | |
150 | 559 | 340 | 280 | 240 | 204 | 38 | 8-34 | 340 | 1500 |
