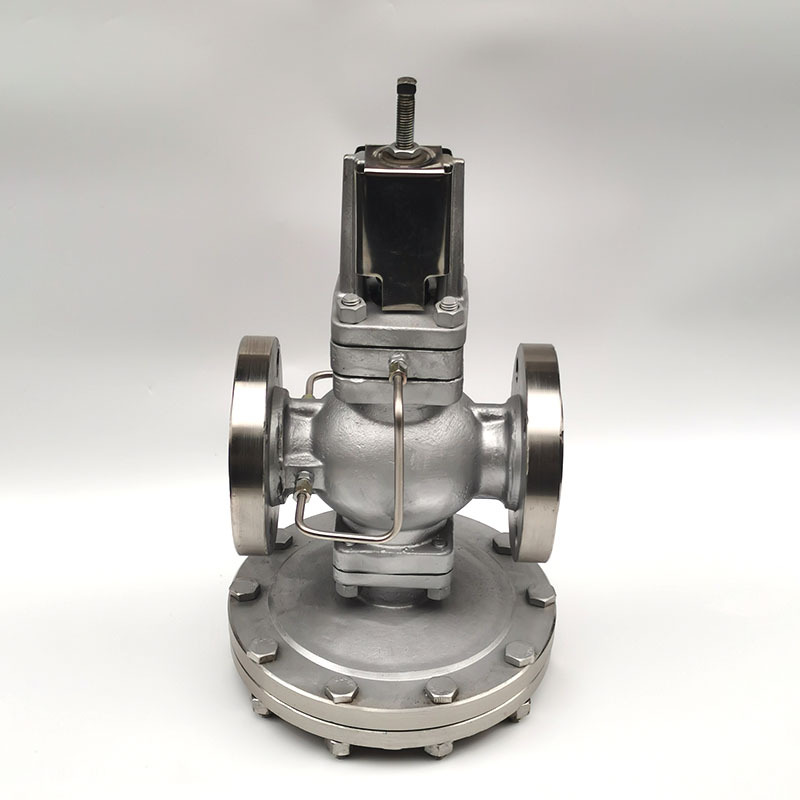

德國多爾德DOLDR先導薄膜式蒸汽減壓閥膜片采用了新型材料，并增加了膜片工作面積，廣泛應用于蒸汽系統。無論閥門上游蒸汽壓力的變化或下游負荷的波動，均能實現精確穩定的壓力控制。先導薄膜式蒸汽減壓閥的一個卓越特征是在同一個閥體上能安裝或互換一個或多個導閥，在穩定減壓的同時，可以實現溫度控制、上游壓力控制或遠程的開關控制等。
德國多爾德DOLDR進口先導薄膜式蒸汽減壓閥參數圖：
公稱通徑：DN15-DN150 | 公稱壓力：PN1.0Mpa-2.5Mpa | |
適用溫度：-20℃≤T≤425℃ | 適用介質：蒸汽 | |
閥體材質：鑄鋼WCB；不銹鋼304 | 閥座材質：不銹鋼2Cr13 | |
閥瓣材質：不銹鋼2Cr13 | 閥桿材質：不銹鋼2Cr13 | |
膜片材質：不銹鋼1Cr18Ni9Ti | 調節彈簧：彈簧鋼60Si2Mn |

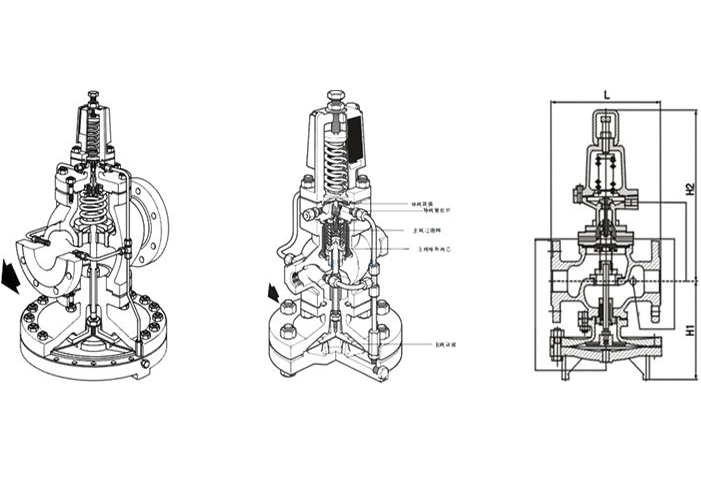

德國多爾德DOLDR進口先導薄膜式蒸汽減壓閥結構圖：
德國多爾德DOLDR進口先導薄膜式蒸汽減壓閥工作原理：
啟動前正常的位置是主閥關閉，導閥由彈簧力作用打開。蒸汽經由導閥進入主隔膜室，一部分蒸汽則經由控制孔流出。當導閥流入的蒸汽大于由控制孔流出的蒸汽，主隔膜室中的控制壓力增大，打開主閥。隨著蒸汽流過主閥，下游壓力的增量經由感應管反饋?zhàn)饔迷趯?dǎo)閥隔膜下部，該作用力平衡了隔膜上部的彈簧壓縮力，使導閥逐漸關閉節流，從而維持主隔膜室中的壓力，控制主閥的開度輸送適量的蒸汽。調節導閥隔膜上的彈簧，即可改變下游的設定壓力。當不需要蒸汽時，感應管壓力增大，關閉導閥，控制壓力由控制孔釋放，使主閥緊密關閉。
德國多爾德DOLDR先導薄膜式蒸汽減壓閥選型：
選型原理：蒸汽通過減壓閥減壓后，因膨脹而產生更高的流速。而流過減壓閥閥座時的極端流速更會是噪音和沖蝕變得不可接受。因此，必須限制其流速。在供熱系統中，通常建議蒸汽流速限制在20至30m/s間。而對室外或本已很嘈雜的環境。則可選擇更高的流速。
舉例：已知一蒸汽加熱系統，入口壓力7barg，出口壓力2barg，流量440kg/h。選擇合適的上下游管徑。由上圖可知，上游管徑為DN40。下游管徑為DN65。

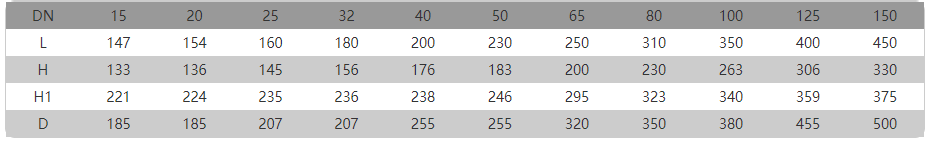

先導薄膜式蒸汽減壓閥尺寸：
