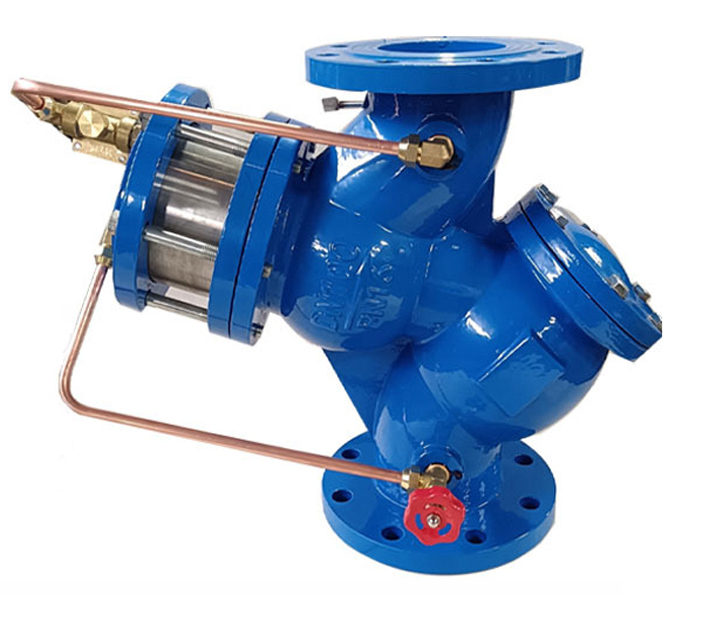

德國多爾德DOLDR進口過濾活塞式可調減壓閥由主閥(包括活塞缸)、導閥、控制管路或電器原件等組成。是利用管路中的水壓自動操作主閥瓣的上下移動,控制閥門的開度,調節下游壓力,使下游壓力維持在導閥彈簧設定值上,當下游壓力超過設定值時,減壓閥將自動關閉。不管進口壓力怎樣波動,都可輸出穩定出口壓力,不管下游流量怎樣變換,都能維持出口穩定在導閥設定值之上,同時通過導閥調節的出口壓力調節范圍大,可達到閥前壓力10-80％。一般用于生活給水、消防及工業給水系統、一般用于生活給水、消防及工業給水系統。
過濾活塞式可調減壓閥的主閥結構特點
多功能過濾活塞式控制閥系列在主閥內部裝有過濾網結構，與多功能水力控制閥+Y型過濾器的配套裝置相比，大大節省閥門的成本和安裝空間。閥門的驅動裝置采用雙腔控制結構，即活塞下腔與下游出單獨隔出一個控制室。本系列閥門是通過主閥內雙腔與外裝的導閥、導管、調節閥等連接組合成使用場所、目的及功能不同的閥門。此外，還在活塞上腔的閥蓋上配備了調節螺桿裝置，通過調節螺桿可以適當?shù)恼{(diào)節流量或者關閉閥門。

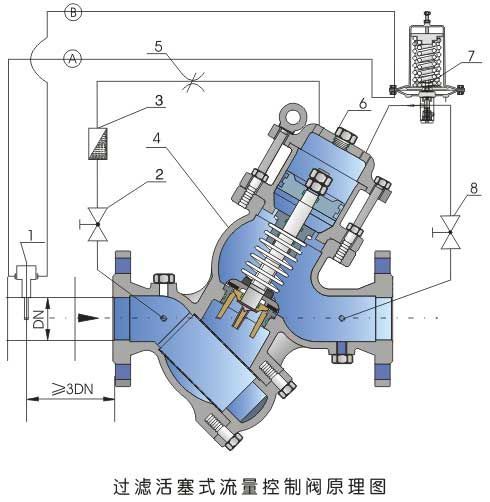

過濾活塞式可調減壓閥的工作原理
多功能過濾活塞式控制閥是通過一個雙腔控制室，利用液壓原理控制主閥板緩慢開啟或處于調節狀態。閥門在閥蓋上配置調節螺桿，因而可以控制閥門的最大開度和流量，并在必要時可以手動閥。
全開狀態
當水泵啟動后，閥門進水口壓力上升，壓力水一方面推動主閥瓣開啟，另一方面通過導管系統進入活塞下腔，而活塞上腔的水通過導管系統泄入壓力級的閥門出水口，而閥門在二合力的作用下緩慢開啟。
全閉狀態
當水泵停機后，閥門中的水流速度降低，在接近零時，主閥板載彈簧力和自身重力作用下快速關閉，而閥后的壓力水通過導管系統返回到活塞上腔，并推動固定在閥桿上的小閥板緩慢關閉。

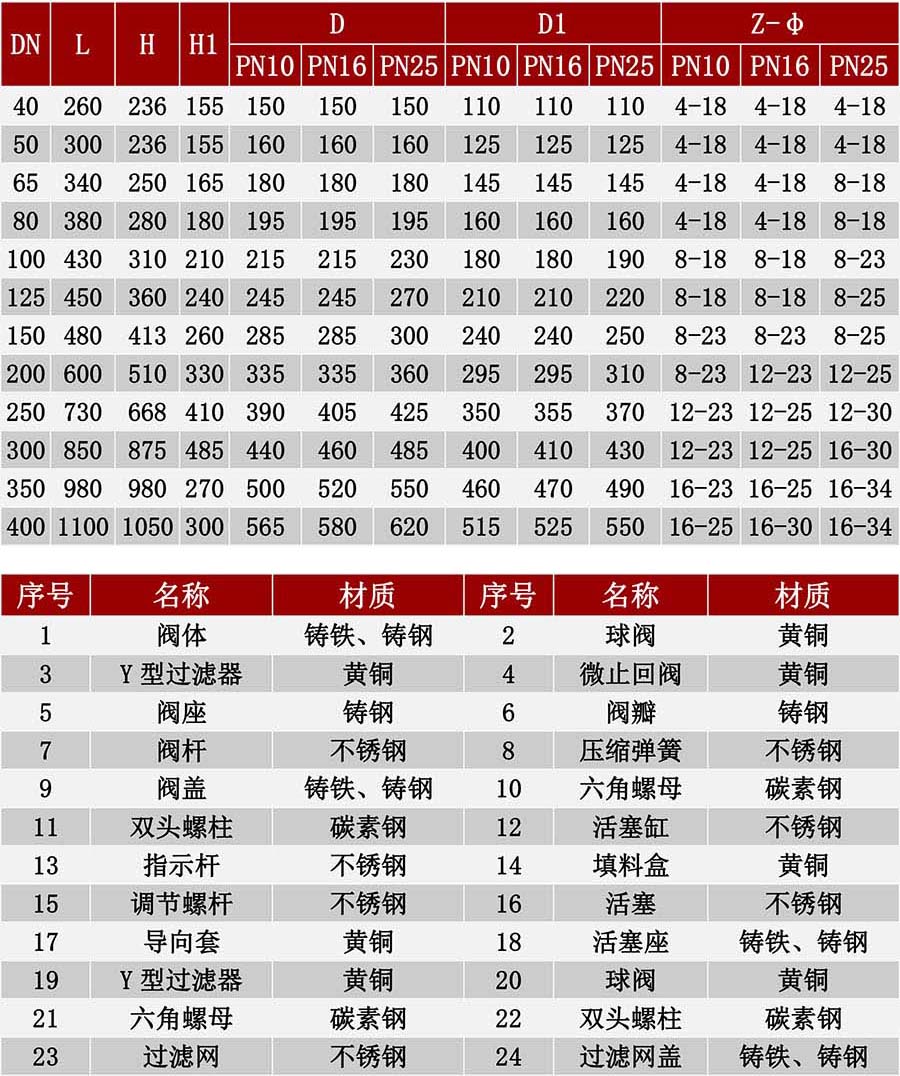

過濾活塞式可調減壓閥的外形和連接尺寸

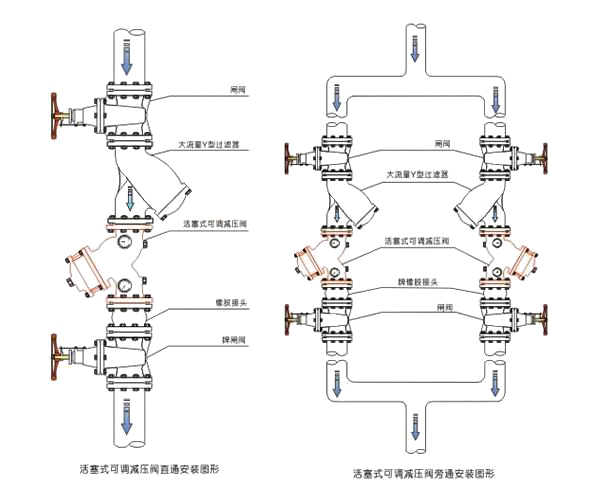

過濾活塞式可調減壓閥安裝圖
