氣動螺紋三通球閥概述:
德國多爾德DOLDR氣動螺紋三通球閥是一種常用的氣動閥門,它由球閥、氣動馬達和氣動螺紋連接件組成。進口氣動螺紋三通球閥主要依賴于氣動執行機構。氣動執行機構內部裝有氣動元件,能接收來自外部的氣壓信號,并將低壓氣體轉化為高壓氣體。這些氣壓信號推動著活塞或者齒輪的運動,進而使閥門從關閉狀態切換到開啟狀態,或者相反。當執行機構接收到控制信號時,內部的氣動元件開始收縮或擴張,從而帶動活塞或齒輪旋轉。通過這一運動,閥門內部的球體可以在閥體的槽道內進行開啟或關閉。通過不同的氣動信號切換,可以控制執行機構的動作,實現進口氣動螺紋三通球閥的開關。
其特點如下:
結構緊湊,體積小,重量輕,安裝方便。
具有切斷、調節、控制和保護作用。
閥體采用鑄鐵或者鍛鋼,內表面經過熱處理,外表面經過拋光,防腐處理,具有耐腐蝕性。
可以通過控制閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態,實現對三條支管不同的組合控制。
此外,根據不同的工況,氣動螺紋三通球閥的閥芯有L型和T型兩種結構形式。L型閥是用于切除三條管道中的兩條管道,而T型閥則是用于將三條連通管道進行合流與分流。
氣動螺紋三通球閥的參數包括:
公稱壓力:進口氣動內螺紋三通球閥的公稱壓力為PN1.6、2.5、4.0、6.4Mpa、1000WOG。
連接方式:進口氣動內螺紋三通球閥的連接方式為螺紋(L型、T型)。
閥體材質:進口氣動內螺紋三通球閥的閥體材質為鑄鋼(WCB)、不銹鋼CF8(304)、CF8M(316)。
閥球材質:進口氣動內螺紋三通球閥的閥球材質為不銹鋼CF8(304)、CF8M(316)。
密封材料:進口氣動內螺紋三通球閥的密封材料為PTFE、PPL、金屬密封。
適用溫度范圍:進口氣動內螺紋三通球閥的適用溫度范圍為-20℃~+180℃、-20℃~+450℃。
適用介質:進口氣動內螺紋三通球閥的適用介質為水、油、氣等某些腐蝕性液體(W·O·G)。

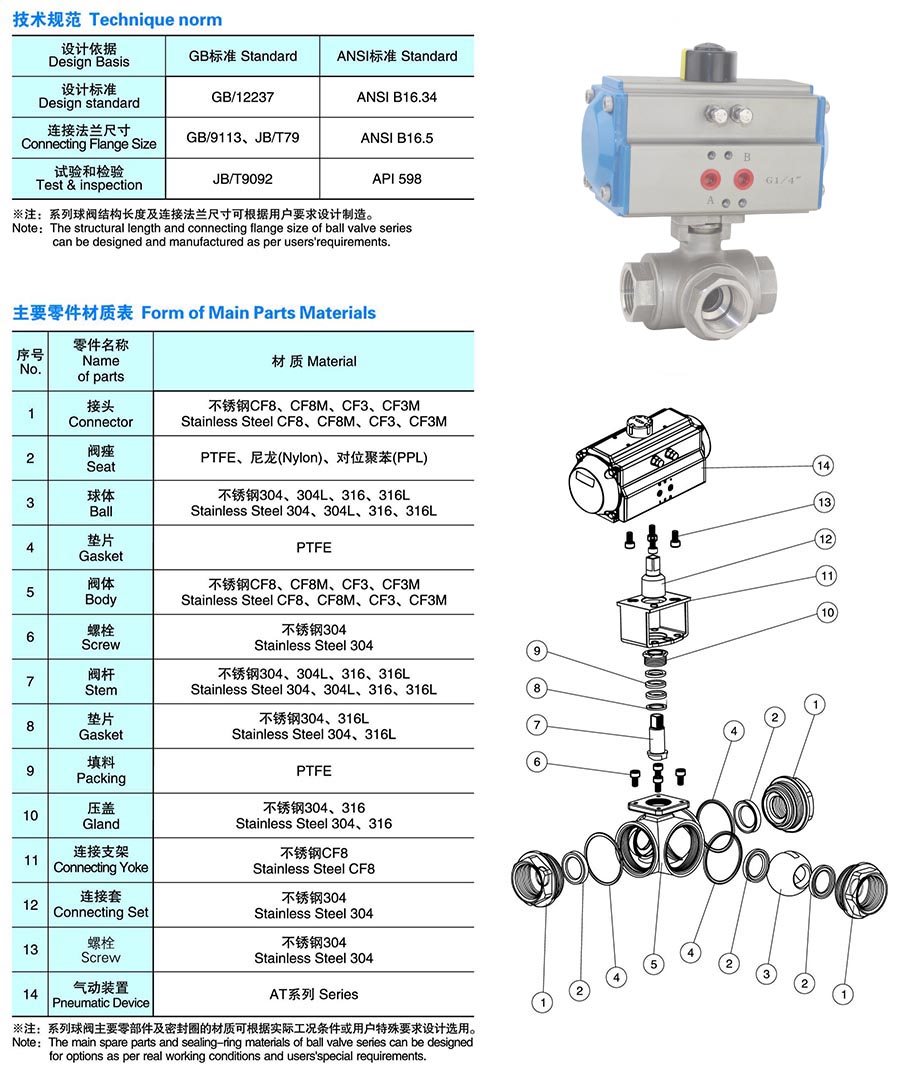

氣動螺紋三通球閥結構圖:
