進口高壓氣動球閥概述:
德國多爾德DOLDR進口高壓氣動球閥是一種常用的控制閥門,主要用于在高壓管道中進行流體的控制。它由球體、閥桿、閥座、執行機構和管道連接部件等組成。進口高壓氣動球閥的密封結構通常采用金屬硬密封或金屬硬密封+石墨填料的形式。金屬硬密封具有較高的硬度,能夠保證在高壓工作條件下,閥球的密封面與閥座緊密貼合,從而防止流體泄漏。而石墨填料則能夠進一步提高閥門的密封性能,避免高壓流體介質的外泄。
進口高壓氣動球閥的工作原理如下:閥門關閉時,閥球通過壓力從兩側的閥座上方壓緊,從而防止流體泄漏。當執行機構收到開啟指令時,壓縮空氣被送入執行機構內部,執行機構內的活塞移動,將閥桿與閥球連接。當閥桿與閥球連接后,閥球開始旋轉并與閥座分離,允許流體通過閥門。當執行機構收到關閉指令時,壓縮空氣被排出,執行機構內的活塞移動,將閥桿與閥球分離。當閥桿與閥球分離后,閥球開始旋轉并與閥座壓緊,從而防止流體泄漏。
進口高壓氣動球閥的特點如下:
高壓承受能力:進口高壓氣動球閥可以承受較高的壓力,通??蛇_到42Mpa以上。
穩定可靠:閥體和閥球采用高強度合金材料制成,結構緊湊,不易泄漏,使用壽命長。
操作簡單:進口高壓氣動球閥采用氣動執行機構,操作簡單,響應速度快,可以遠程控制。
維護方便:閥門內部結構簡單,維護方便,可以方便地更換閥球和閥座等零部件。
應用廣泛:進口高壓氣動球閥廣泛應用于石油、化工、電力、冶金、制藥等領域的高壓管道系統中。

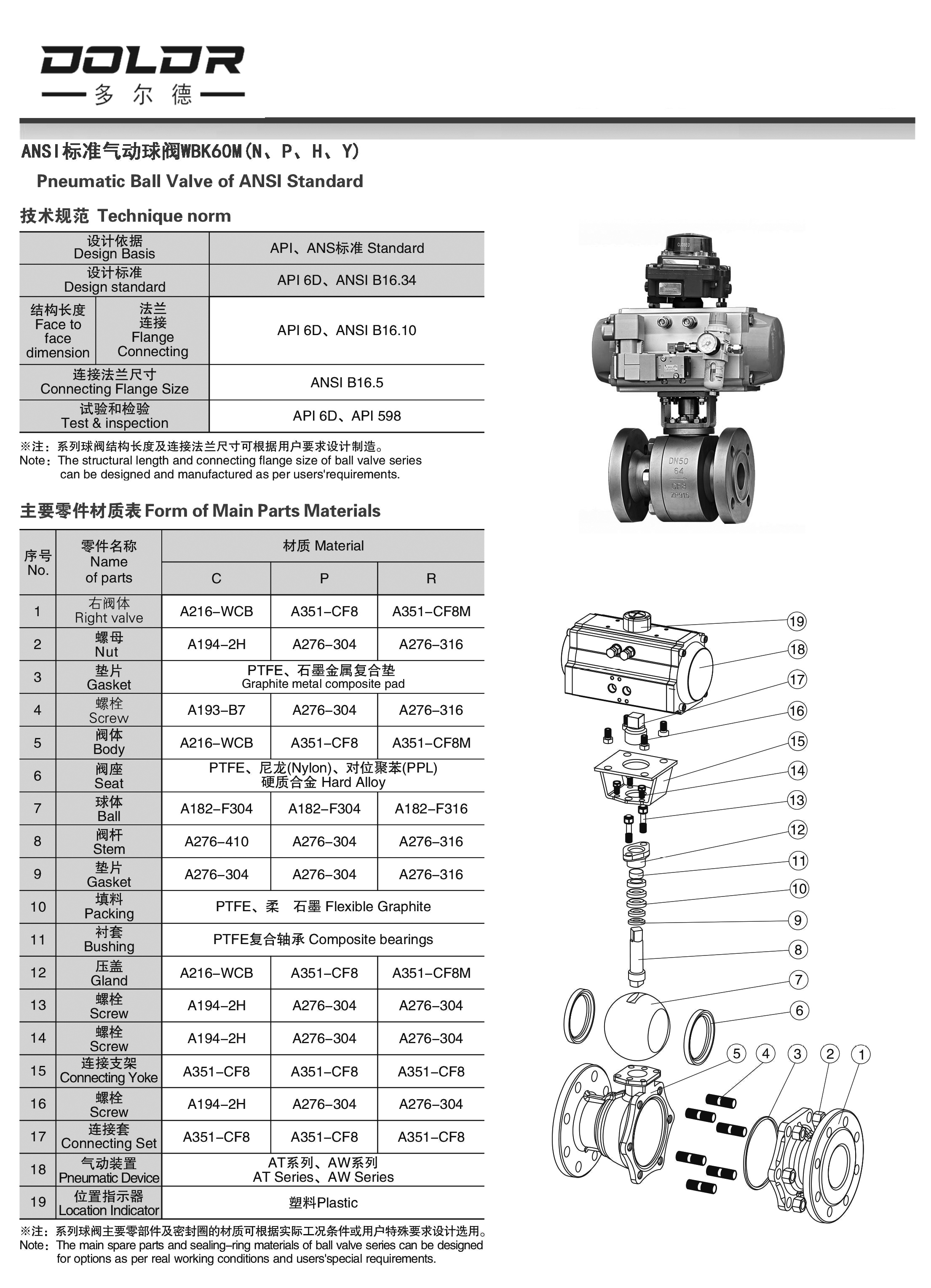

進口高壓氣動球閥結構圖:
進口高壓氣動球閥與普通球閥在結構、使用范圍、材質和密封性能等方面都有著明顯的差異。
結構:普通球閥的結構相對簡單,通常采用手動操作方式。而進口高壓氣動球閥則采用更為復雜的氣動執行機構,可以自動控制并遠程輸出信號,使得操作更加穩定和安全。
使用范圍:普通球閥適用于介質壓力在PN16級別以下的管路系統,而進口高壓氣動球閥則適用于介質壓力高于10.0MPa的管路系統,應用領域也更為廣泛,包括石油、天然氣、化工、冶金、電力和輕工等領域。
材質:普通球閥的主體材料一般是鑄鐵或者鋼鑄,部分高性能球閥會采用鑄鋼材質。而進口高壓氣動球閥則一般采用高強度合金鋼材料,具有更高的耐高壓性和抗腐蝕性。
密封性能:普通球閥的密封性能相對較弱,一般采用PTFE等材料的止回閥座環實現閥門內部的密封。而進口高壓氣動球閥則采用金屬硬密封或金屬硬密封+石墨填料的密封結構,能夠承受高壓流體介質的沖擊和腐蝕,具有更高的密封性能。
綜上所述,進口高壓氣動球閥與普通球閥相比,在結構、使用范圍、材質和密封性能等方面都有著明顯的優勢。因此,在選購和使用球閥時,需要根據自己的需求和工作環境,選擇適當?shù)那蜷y類型,以確保工作效率和工作安全。
