進口氣動硬密封球閥概述:
德國多爾德DOLDR進口氣動硬密封球閥是由高精度氣動執行器和精鑄球閥組成的。它的密封面采用金屬硬密封閥座,可以適用于粘稠、含顆粒、纖維等性質的介質。在開關操作方面,它可以配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。同時,它也可以配行程限位開關、電磁閥、減壓閥及0.4~0.7MPa氣源以實現開關操作,并可以送出二對無源觸點信號來指示閥門的開關狀態。
這種球閥的優點在于它的結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便和適應性強。它特別適合于介質是粘稠、含顆粒、纖維性質的場合,被廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。
氣動硬密封球閥的主要技術參數包括:
公稱通徑:DN10-400mm。
公稱壓力:1.6MPa~6.4MPa。
連接方式:法蘭式、螺紋、焊接等 。
密封填料:聚四氟乙烯(PTFE)金屬石墨輕繞墊片。
閥芯形式:O型球形閥芯。
驅動方式:氣源驅動0.4-0.7MPA(可帶手動裝置)。

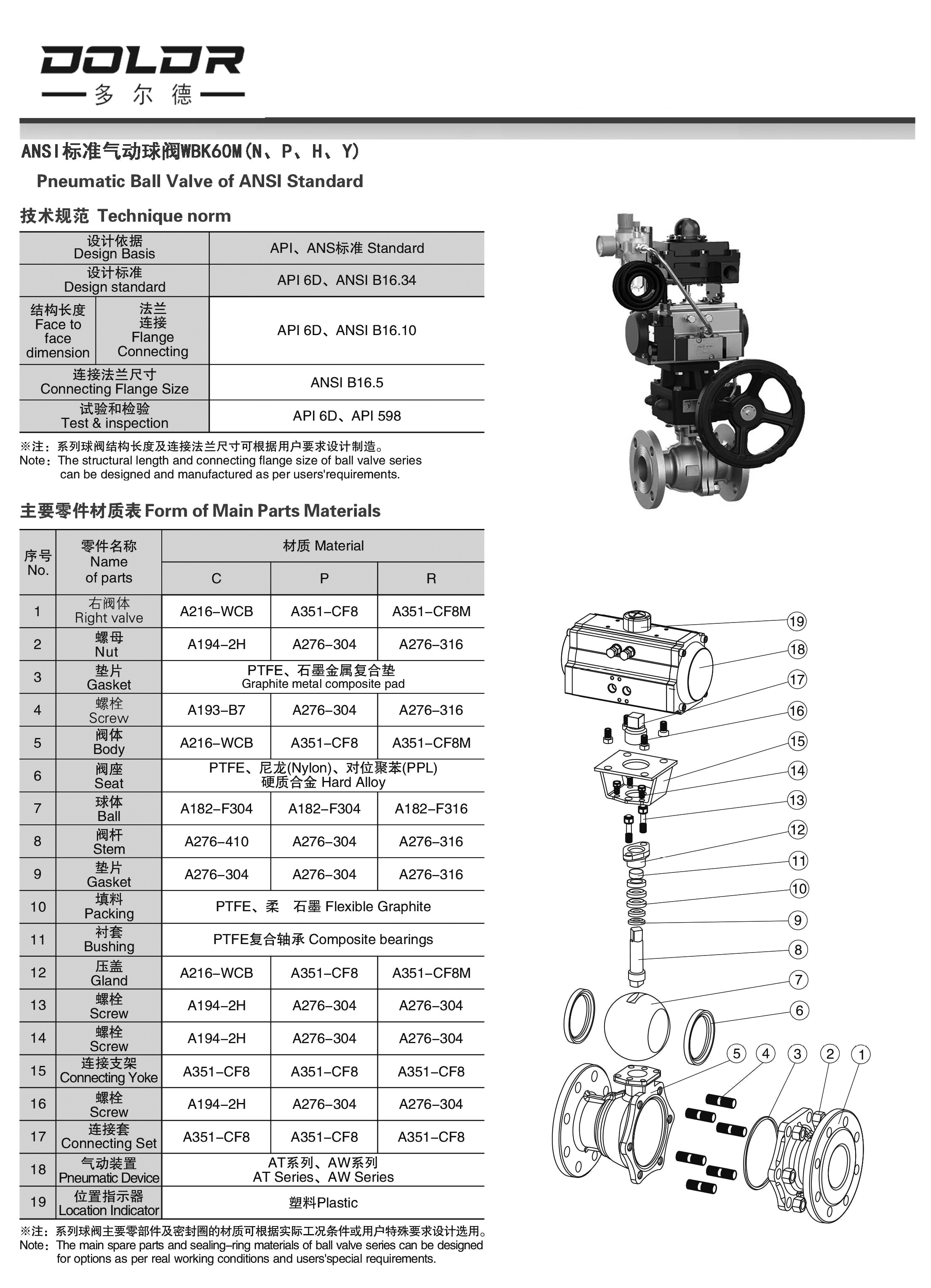

進口氣動硬密封球閥結構圖:
進口氣動硬密封球閥的工作原理是利用氣動執行器來控制球閥的開關狀態。氣動執行器的工作原理是,當壓縮空氣進入氣動執行器后,壓縮空氣推動活塞實現直線運動,這種直線運動被小齒輪轉換成圓周運動,小齒輪驅動球閥的閥桿打開和關閉。電磁閥調節壓縮空氣的通斷狀態,從而控制活塞兩側的氣流,推動活塞齒條旋轉連接到球閥桿的小齒輪。
