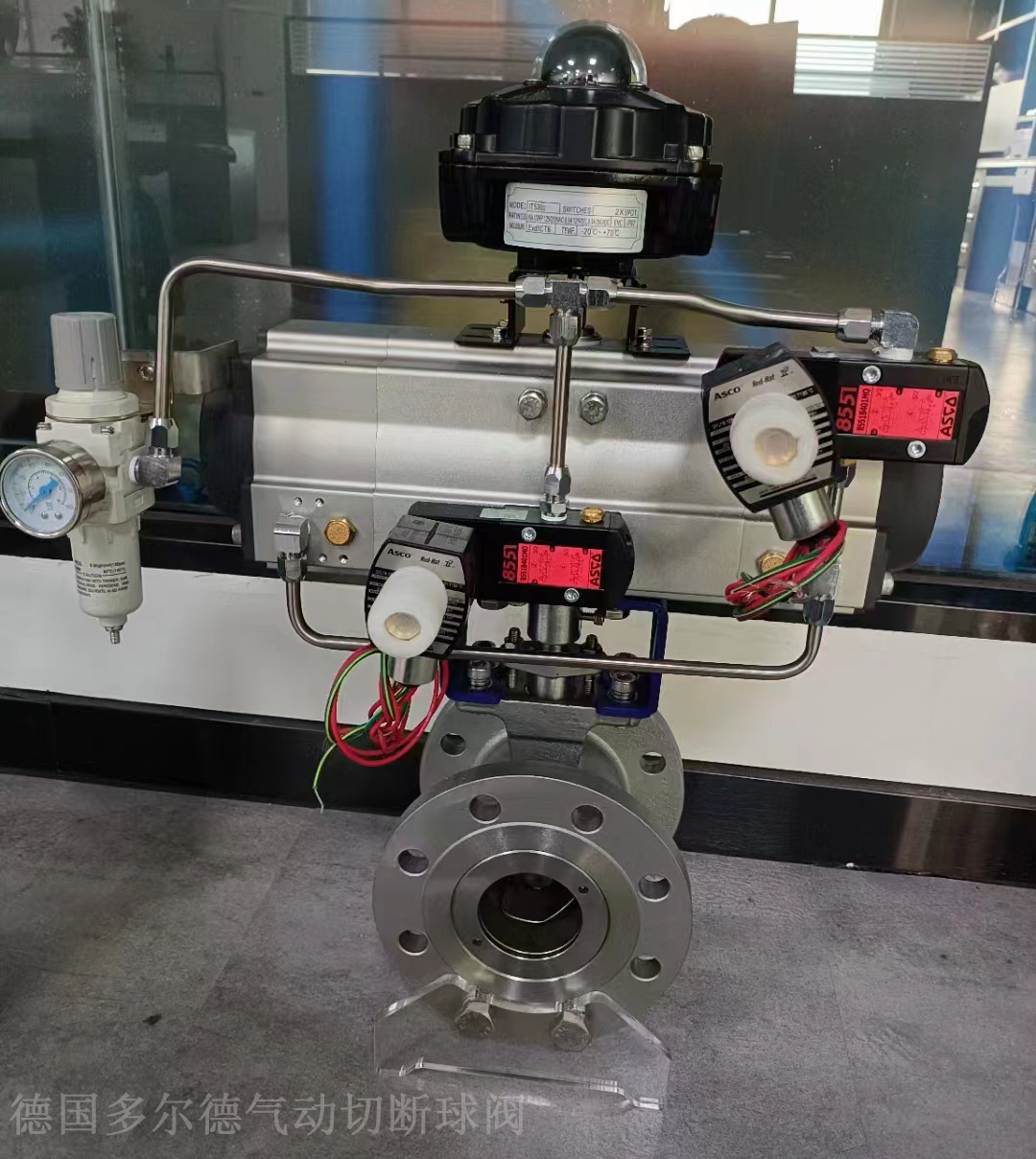

進口防爆氣動切斷球閥概述:
德國多爾德DOLDR進口防爆氣動切斷球閥是一種配備了氣動執行器的球閥。氣動執行器的執行速度相對較快,快的開關速度為0.05秒/次,因此這種閥通常也被稱為氣動快速切斷球閥。
這種球閥的技術參數包括:
控制類型為活塞式操作,結構為雙密封座閥,適應溫度范圍為-20℃到+150℃,介質溫度為≤80℃,密封材料為PTFE,工作壓力為0~5000mbar,閥體材料為WCB、304、316,公稱壓力為PN16-63,連接方式為法蘭接口或者符合EN10226、ISO7005標準,關閉時間少于1秒(約20毫秒),電源電壓為DC12V、DC24V、AC220V/50HZ。
進口氣動切斷球閥的工作原理是利用氣動執行器來控制球閥。氣動執行器的工作原理是將壓縮空氣的能量轉換為機械運動。在這個過程中,壓縮空氣推動活塞實現直線運動,這種直線運動被小齒輪轉換成圓周運動,然后小齒輪驅動球閥的閥桿打開和關閉。電磁閥調節來自控制器的電信號,使其處于打開或關閉位置,從而允許壓縮空氣流過氣動執行器活塞的兩側,推動活塞齒條并旋轉連接到球閥桿的小齒輪。
進口氣動切斷球閥的特點如下:
流體阻力小:球閥是所有閥門類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
止推軸承減小閥桿摩擦力矩:可使閥桿長期操作平穩靈活。
閥座密封性能好:采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。
閥桿密封可靠:由于閥桿只作旋轉運動而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。
使用壽命長:由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,故球閥的使用壽命長。
具有防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。
切斷速度快:具有一秒時間切斷能力,且密封性能好,可配防爆裝置,可用燃?xì)夤艿狼袛唷?/span>

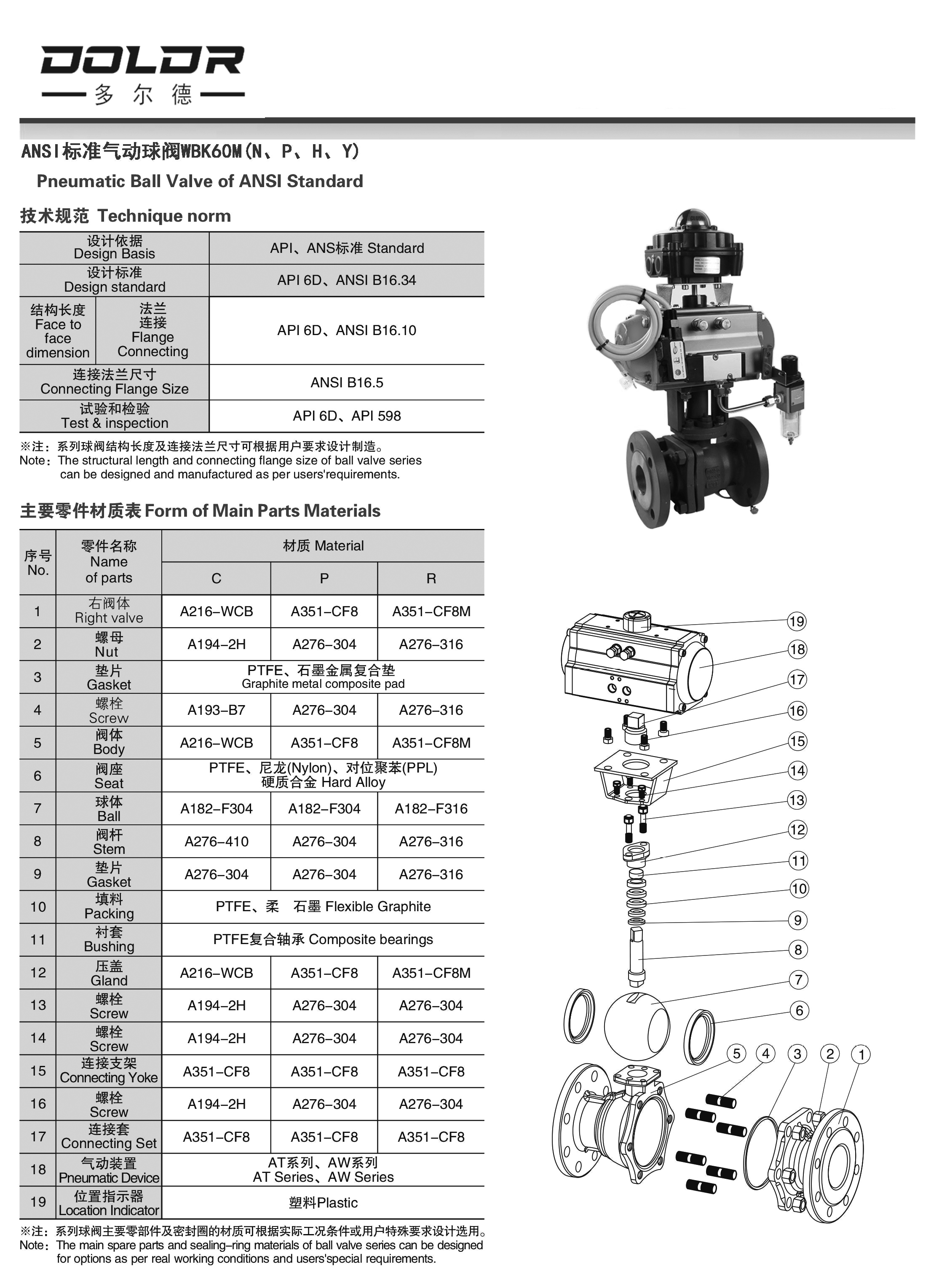

進口防爆氣動切斷球閥結構圖:
進口防爆氣動切斷球閥的用途廣泛,如石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶金、煤氣、供排水等系統中的腐蝕性和非腐蝕性壓力不同的氣體、液體、漿液及固體粉末的管線和容器上,都可以使用。它可以實現現場及遠距離操作,也可實現單獨或集中控制。
