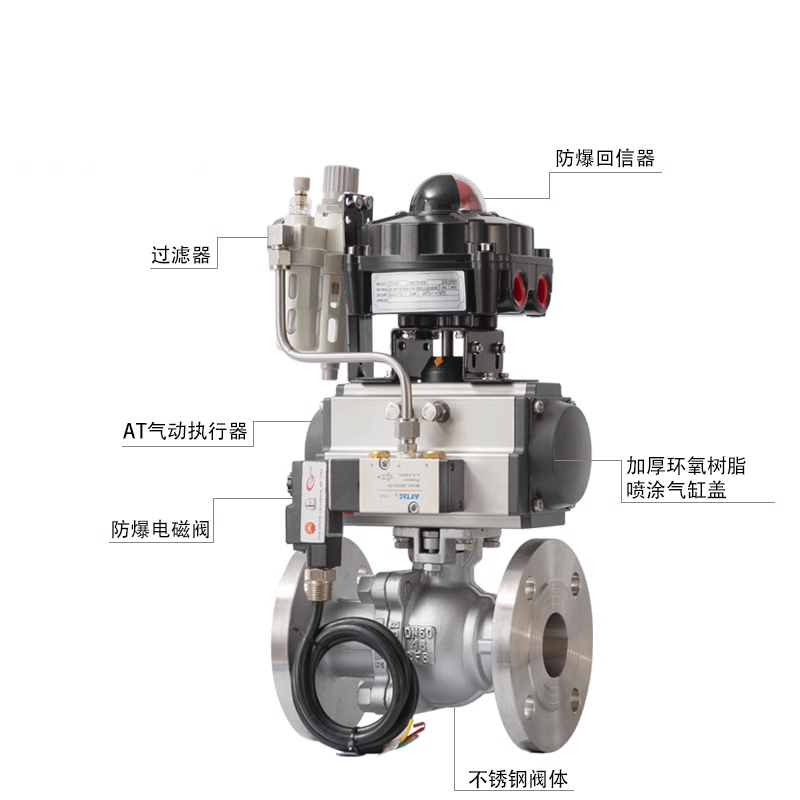

進口氣動法蘭球閥概述:
德國多爾德DOLDR進口氣動法蘭球閥是一種由氣動執行器和直通法蘭球閥組合的氣控閥門。它具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。
氣動法蘭球閥根據結構形式可分為三種:氣動浮動式球閥、氣動固定式球閥、以及氣動彈性球閥。
進口氣動浮動式球閥的閥球是浮動的,在介質壓力作用下,閥球能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。這種結構簡單,密封性好,但閥球承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受住球體介質的工作載荷。
進口氣動固定式球閥的閥球是固定的,受壓后不產生移動。固定球閥都帶有浮動閥座,受介質壓力后,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在球體的上、下轉軸裝有軸承,操作的轉動力矩小,常用于高壓和大口徑的閥門。
進口氣動彈性球閥又稱為軌道球閥,它的球體是彈性的。球體和閥座密封圈都采用金屬材料制造,墊片的密封比壓很大,依靠介質本身的壓力已達不到密封的要求,必須施加外力。這種閥門適用于高溫高壓介質。
進口氣動法蘭球閥的參數包括:
公稱通徑:DN15~DN300(mm)。
公稱壓力:PN1.0~PN6.4Mpa,同時也可根據實際需求定制不同壓力等級。
閥門形式:法蘭連接,適用于多種法蘭標準。
溫度范圍:-40℃~450℃。
作用形式:可定制單作用或雙作用,通過氣動控制實現開啟和關閉。
閥體材質:不銹鋼304、不銹鋼316以及其他多種金屬材料。
密封填料:PTFE、PPL以及柔性石墨填料等,確保閥門的密封性能。
流量特性:近似快開特性,可調范圍大,控制精度高。
控制方式:開關型(開關兩位控制)和調節型(4~20mA控制),可根據實際需求進行選擇。
供氣壓力:0.4~0.7MPa,保證氣動執行器的穩定運行。
氣源接口:G1/4"、G1/8"、G3/8"、G1/2",方便連接氣源。
可配附件:定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等,提高閥門的控制精度和操作性能。

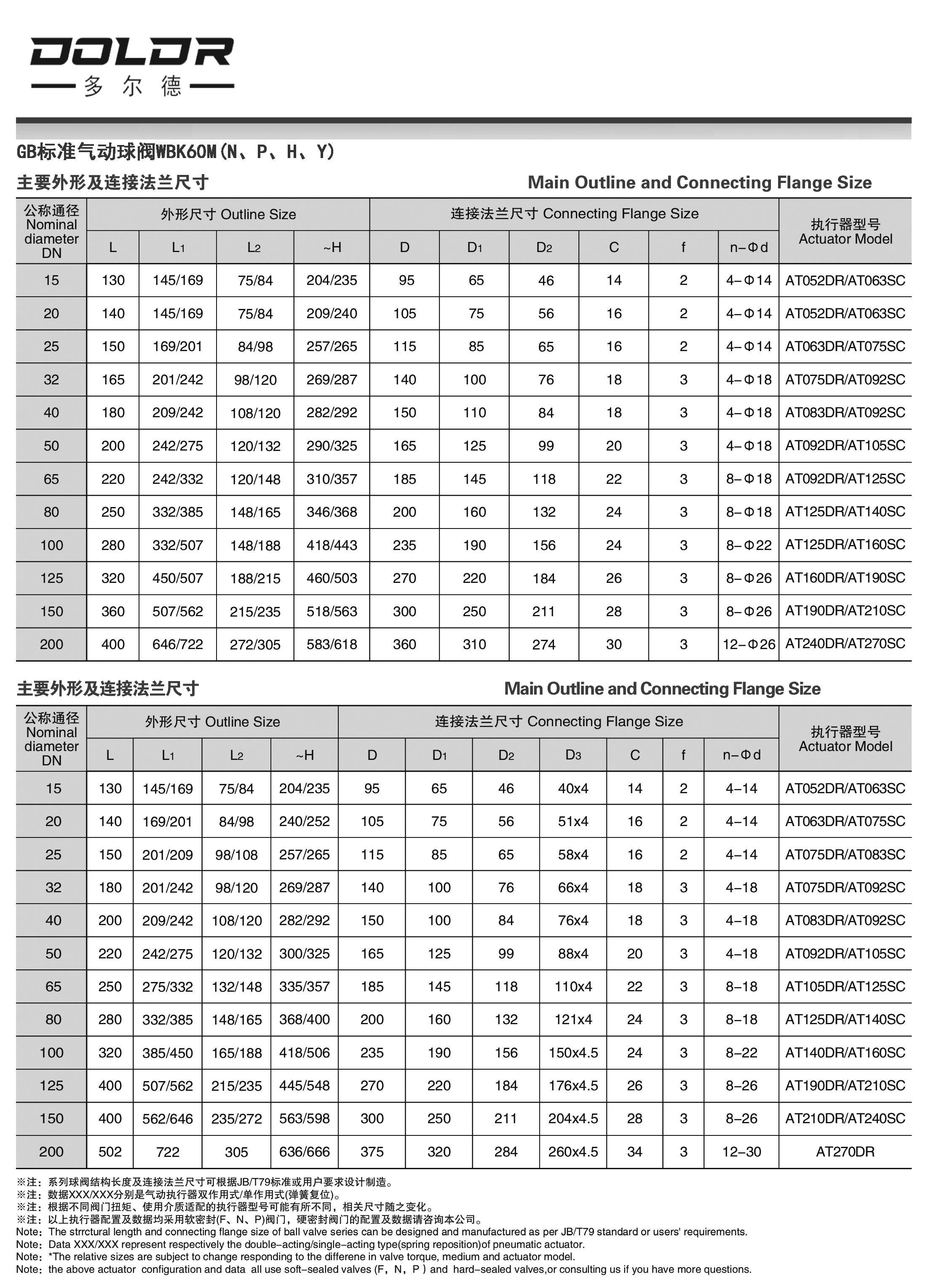

進口氣動法蘭球閥結構圖:
進口氣動法蘭球閥的優點主要包括:
結構緊湊,體積精小,運行可靠。
流阻系數低,這得益于球閥的特殊設計,使其成為所有閥類中流體阻力最小的一種,即使是在縮徑球閥的情況下,其流體阻力也相當小。
密封性好,采用聚四氟乙烯等材料制成的密封圈,結構易于密封,且球閥的閥封能力隨著介質壓力的增設而增大。
維修容易,安裝方便,適應性強。
使用壽命長,由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小。
具有止推軸承,減小閥桿摩擦力矩,可使閥桿長期操作平衡靈活。
下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
綜上所述,進口氣動法蘭球閥具有多種優點,使其在各種工業自動控制系統中被廣泛應用。
