進口氣動軟密封蝶閥概述:
德國多爾德DOLDR進口氣動軟密封蝶閥是一種在軟密封蝶閥上通過支架連接氣動執行器的閥門。
這種閥門的主要特點包括:
遠程控制:它可以遠程控制介質的全開或者全關,也可以加配定位器來達到調節介質流量、壓力的作用,這樣就不需要人力到現場操作,節約了人力資源和時間。
密封材料:其密封材料有橡膠密封和四氟密封,橡膠密封用于常規的水介質中,具有成本低的價格。四氟密封一般用于空氣或者含有輕微腐蝕性的介質中。還有一種是PPL高溫四氟,主要用于溫度高的介質中。

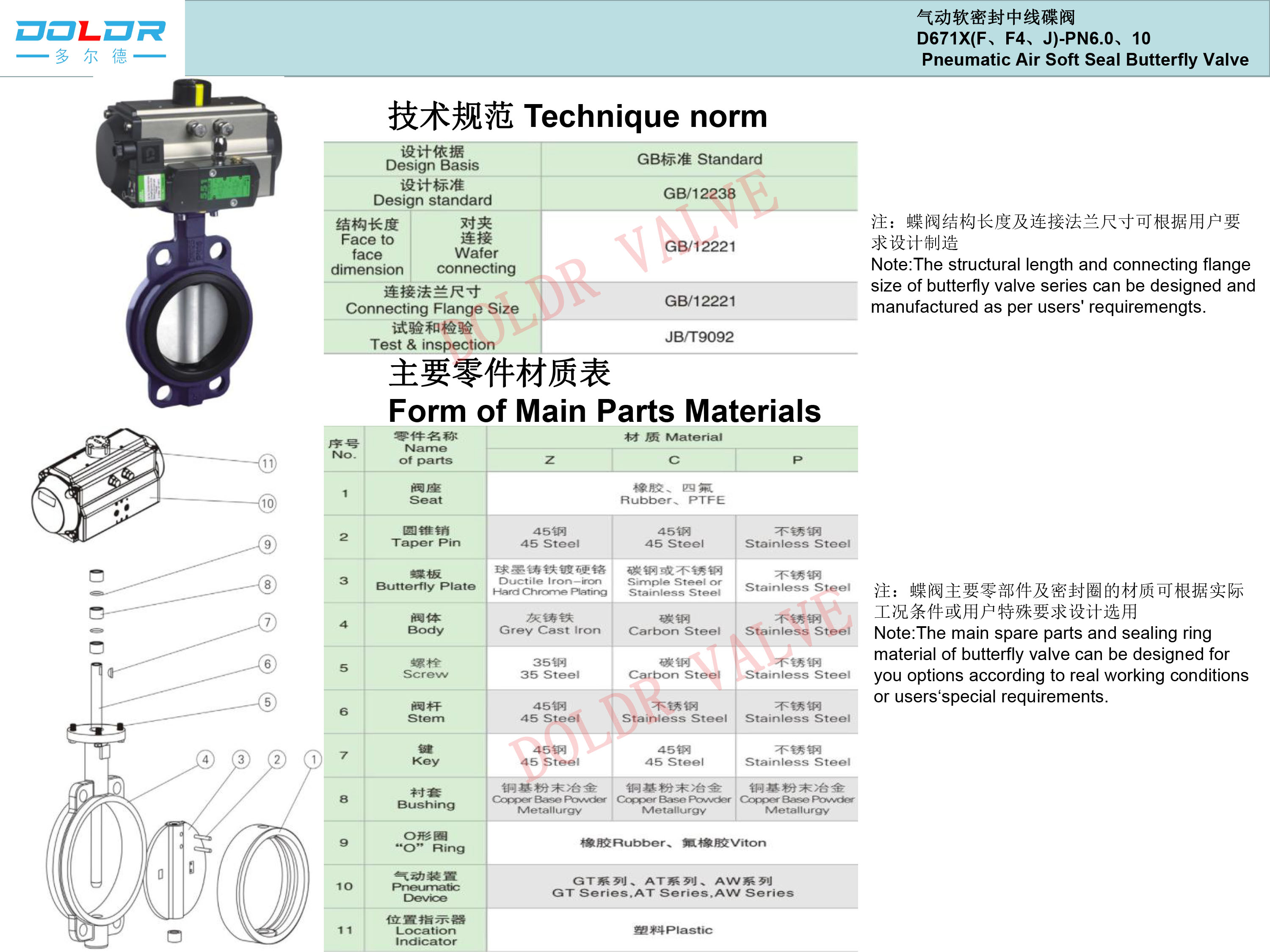

結構特點:進口氣動軟密封蝶閥閥體采用中線型設計,其閥門主要結構由閥體、蝶板、閥座、閥桿及傳動操作機構等零件組成,閥座采用可脫卸構造。
應用廣泛:進口氣動軟密封蝶閥可廣泛應用于給排水,建筑,空調,石化,水電,造紙等流體管線上作為調節或截流裝置使用。
特殊切向銷連接:進口氣動軟密封蝶閥具有特殊切向銷連接的設計,可以將蝶板和閥桿緊密結合在一起,使其不松動,同時也不削弱閥桿的強度且具有良好的互換性。
進口氣動軟密封蝶閥的工作原理是利用氣動執行器控制閥體的開啟和關閉。當氣動執行器接收到控制信號時,會通過壓縮空氣或氣體將閥盤轉動到所需的位置。具體工作原理如下:
空氣供應:氣動蝶閥需要接收氣源供應,通常使用壓縮空氣或氣體作為能源。氣源通過閥體的入口進入。
控制信號:控制信號可以是電氣信號、壓力信號或手動操作信號。
傳動操作機構:在控制信號的作用下,壓縮空氣或氣體通過執行器推動傳動操作機構,使蝶板旋轉并實現開啟或關閉動作。
密封材料:蝶閥的密封材料通常為橡膠或四氟乙烯,能夠有效地密封管道中的介質。

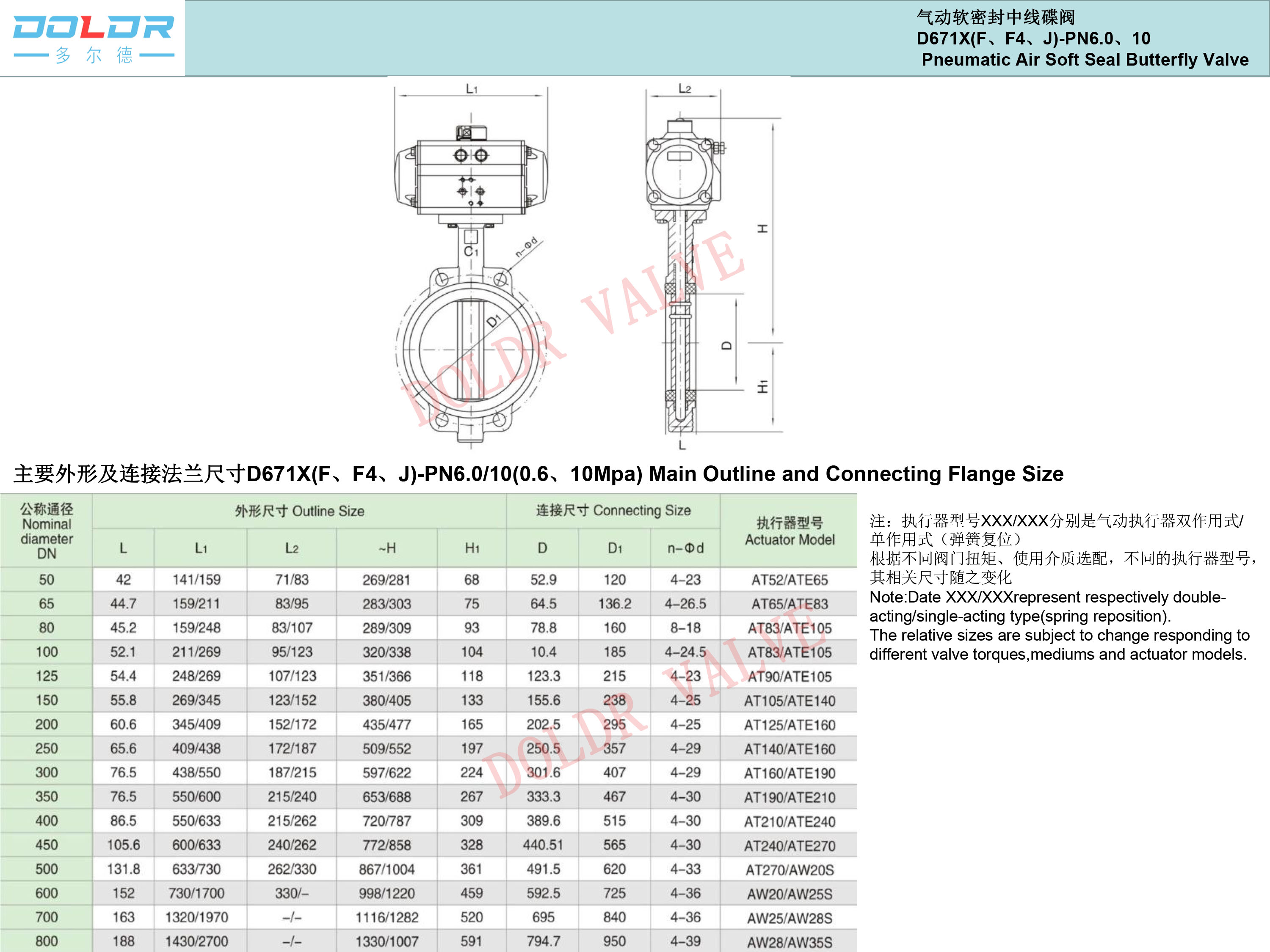

進口氣動軟密封蝶閥結構尺寸圖:
