進口氣動對夾蝶閥概述：

德國多爾德DOLDR進口氣動對夾蝶閥是在對夾蝶閥的基礎上加配氣動執行器，以實現遠程控制流體開關或調節的功能。它采用對夾連接方式，將蝶閥夾在管道兩端的法蘭之間，然后用螺栓穿過蝶閥對夾孔和管道法蘭孔再用螺母鎖緊固定。這種閥門具有結構簡潔、流阻系數小、流量特性趨于直線、不會滯留雜物等優點。同時，它重量輕、安裝方便、驅動扭矩較小，既可作切斷介質用，又可作調節介質的流量用。

進口氣動對夾蝶閥通常分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥。軟密封有橡膠密封、四氟密封等，具有耐腐蝕、零泄漏等特點，但不適用于高壓工況。硬密封為合金鋼或不銹鋼等密封，具有耐磨、抗高壓等特點，適用于溫度≥200℃或≤450℃，公稱壓力≤1.6MPa的給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

進口氣動對夾蝶閥的工作原理是：閥門可處于保位（FL）狀態。在此狀態下，執行器處于關閉狀態，蝶閥呈關閉狀態。當執行器開啟時，通過轉動閥軸使蝶板產生旋轉動作，閥板開啟或關閉。

進口氣動對夾蝶閥主要由以下幾個部分組成：

閥體：閥體的主要作用是支撐和固定蝶閥的各個部件，通常采用球墨鑄鐵或不銹鋼材料制成。內部經過精密加工，具有良好的耐腐蝕性能。

閥盤：是蝶閥的部件，通常采用不銹鋼或鋁合金制成，表面經過拋光處理，以提高流體的通過性能。閥盤與閥體之間通過密封面進行密封。

閥桿：連接閥盤和氣動執行機構，通過氣動執行機構的控制來實現閥盤的開啟和關閉。

氣動執行機構：是進口氣動對夾蝶閥的核心驅動部件，可以通過接收氣源的控制信號來驅動閥門的開啟和關閉。

此外，進口氣動對夾蝶閥還可能配備有一些輔助部件，如控制信號發生器、過濾器、減壓閥等，以實現更精確的控制和操作。

進口氣動對夾蝶閥和氣動法蘭蝶閥有什么不一樣

1.連接方式：進口氣動對夾蝶閥采用對夾連接方式，將閥門夾在管道兩端的法蘭之間，用螺栓穿過蝶閥對夾孔和管道法蘭孔再用螺母鎖緊固定。而氣動法蘭蝶閥則是通過螺栓將閥門上兩端法蘭連接在管道法蘭上。

2.結構：進口氣動對夾蝶閥的結構相對簡單，重量輕，節省空間，配管位置緊張時宜盡量使用。而氣動法蘭蝶閥的結構相對復雜，造價較高，但密封性能比對夾蝶閥要好。

3.使用場合：進口氣動對夾蝶閥適用于口徑較大、壓力較低或常溫的場合。而氣動法蘭蝶閥則適用于口徑較大、壓力較高或高溫的場合，特別適合用在特殊工況下。

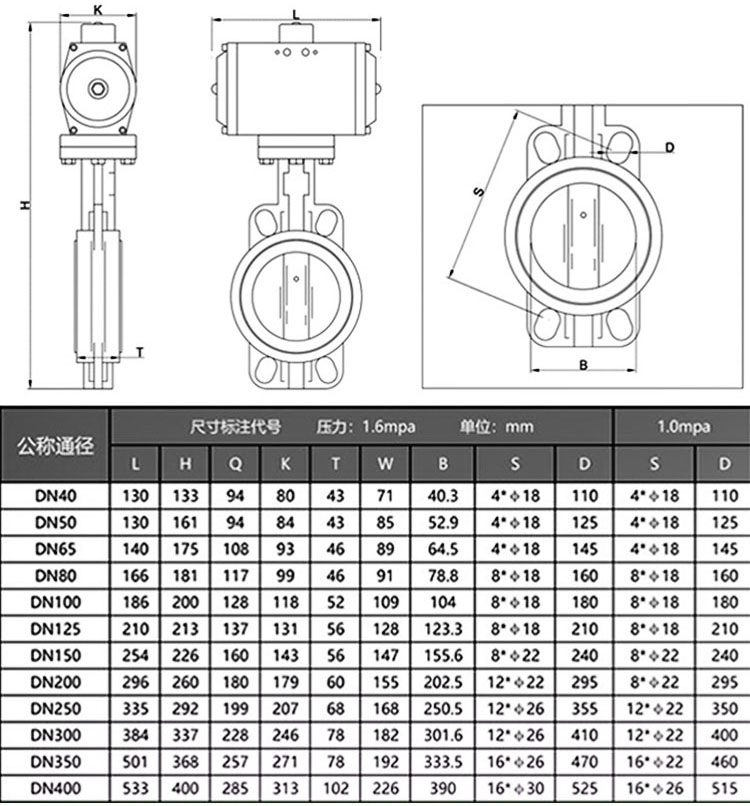

進口氣動對夾蝶閥結構圖：
