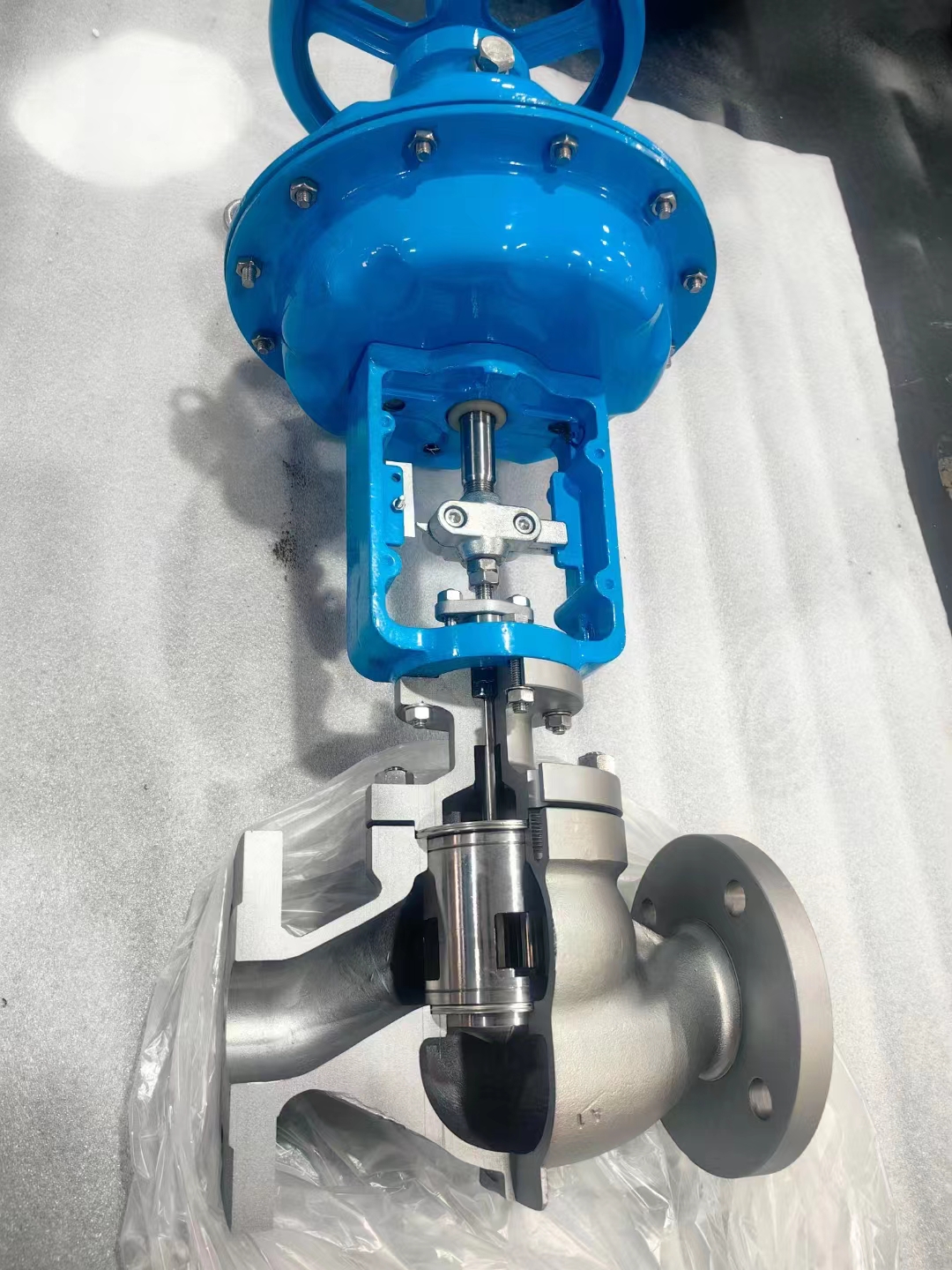

進口氣動單座調節閥概述:
德國多爾德DOLDR進口氣動單座調節閥是一種常用的氣動調節閥,它以壓縮空氣作為動力,接受控制系統的壓力信號,按照信號變化比例調節管道內介質的流量,實現生產控制的自動化過程。
進口氣動單座調節閥由氣動執行機構和單座調節閥兩部分組成。氣動薄膜單座調節閥的作用方式種類分為氣開式和氣關式。氣開式(FC):氣動執行機構不通氣時調節閥保持常閉,隨著控制信號的增加逐漸打開,一般用K表示氣開式。氣關式(FO):氣動執行機構不通氣時調節閥保持常開,隨著控制信號的增加逐漸關閉,一般用B表示氣關式。
工作原理是:控制系統發出控制信號4-20mA。經過閥門定位器轉變?yōu)闅鈮盒盘?hào)20-100KPa,或40-200KPa,80-240KPa后,進入氣動薄膜執行機構,推動推桿動作,因?yàn)橥茥U和調節閥閥桿連接為一體,進而帶動調節閥閥桿,閥芯動作,完成對管道內介質的調節過程。定位器的反饋桿裝在調節閥的閥桿上,隨著調節閥開度動作,反饋桿轉動時給定位器一個反饋信號,當和輸入信號平衡式,閥門停止動作,對閥門起到定位作用??刂菩盘?hào)4mA時,閥門位置為零點。12mA時,閥門行程為50%。20mA時,行程為100%??刂菩谐膛c控制信號一一對應,進行比例調節。
調節方式分類為調節型和調節切斷型。調節型注重調節過程,不要求嚴格關閉。調節切斷型不光要調節過程,還要在關閉時保持密封性良好,盡可能減少泄漏量。
氣動執行機構種類分為氣動薄膜式和氣動活塞式。 氣動薄膜式又分為氣動薄膜精小型多彈簧結構,和氣動薄膜單彈簧結構。精小型多彈簧結構氣動執行器外形高度比單彈簧結構高度尺寸降低一半左右,重量也減輕很多。是現在氣動薄膜調節閥主要使用的執行機構。單彈簧機構基本淘汰了。 氣動活塞式執行機構特點是輸出力大,因?yàn)榛钊浇Y(jié)構可以使用氣源壓力達0.5MPa左右。而薄膜式機構由于橡膠膜片耐壓較低,一般0.25MPa左右。所以同尺寸執行機構可以輸出更大的力,更適用于高壓調節閥。采用雙作用式活塞執行器比單作用活塞式執行器輸出力更大,是因?yàn)閮?nèi)部沒有彈簧,降低了阻力。
此外,氣動薄膜執行器有手輪機構:一般分為側裝手輪和頂裝手輪兩種。當氣動執行器停氣或信號故障時,膜片破損時??梢酝ㄟ^手輪機構來完成調節閥的開關。同時還可以限制調節閥的開度,使其保持在一定范圍內。
進口氣動單座調節閥的優點主要包括:
1.結構簡單:進口氣動單座調節閥的結構相對簡單,易于維護和操作。
2.動作可靠穩定:進口氣動單座調節閥采用氣動執行機構,動作可靠穩定,能夠滿足工業生產中對穩定性的要求。
3.輸出力大:進口氣動單座調節閥的輸出力較大,能夠適應高壓、大流量等惡劣工況。
4.安裝維修方便:進口氣動單座調節閥的安裝和維修相對簡單,不需要特殊的工具和設備。
5.價格便宜且防火防爆:進口氣動單座調節閥的價格相對較低,同時具有防火防爆的特性,能夠滿足工業生產中對安全性的要求。
