進口氣動波紋管調節閥概述：

德國多爾德DOLDR進口氣動波紋管調節閥由多彈簧氣動薄膜執行器及波紋管密封調節閥閥體組成。其中，閥蓋處采用波紋管加填料雙重密封，從根本上杜絕了介質外漏的可能性。這種調節閥適用于易燃易爆易揮發、有毒或者珍貴介質的流量壓力控制，也可用于真空場合。

該調節閥的特點包括：

頂部導向不平衡式結構，高強度、重載荷、S型流道，壓降損失小、流量系數大、可調范圍廣、流量特性精度高。

閥蓋處采用波紋管加填料雙重密封，從根本上杜絕了介質外漏的可能性。

調節閥執行機構采用多彈簧結構，高度低、重量輕、裝備簡便。

另外，進口氣動波紋管調節閥的閥芯采用上導向結構，具有結構緊湊、呈S流線型的流道、壓降損失小、流量大、可調范圍廣、流量特性精度高等特點。同時，該調節閥的閥蓋采用波紋管密封結構，適用于易燃易爆易揮發的場合。此外，根據工況要求，可選擇降噪音、抗氣蝕的特殊閥籠。

進口氣動波紋管調節閥的參數包括：

口徑范圍：DN15-200(1/2”-8”)。

壓力等級：PN1.6、4.0、6.3Mpa(ANSI 150、300、600LB)。

泄漏等級：ASME B16.104 Ⅴ(標準型金屬閥座)、ASME B16.104 Ⅵ(切斷型軟閥座)。

適用溫度范圍：-196°～ 550°。

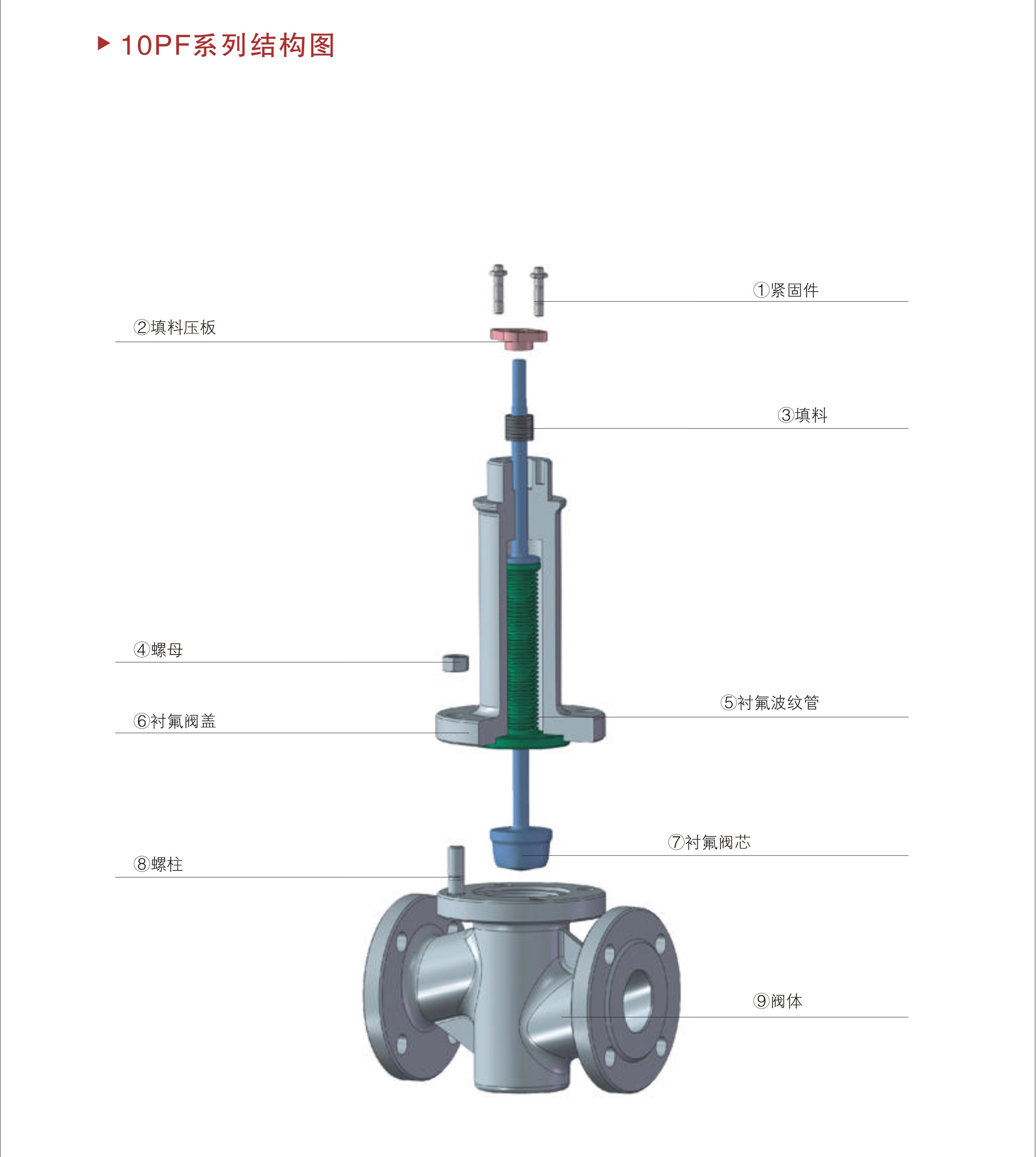

進口氣動波紋管調節閥結構圖：

進口氣動波紋管調節閥的工作原理是利用波紋管的變形來調節介質的流量。當介質從進口流入時，波紋管受到壓力作用，產生變形并將變形傳遞到執行機構上。執行機構根據信號控制閥瓣的開度大小，從而實現對介質流量的控制。

具體來說，當進口氣動波紋管調節閥處于壓力平衡狀態下時，介質從進口進入，通過波紋管內部，壓力使得波紋管產生變形，并將變形傳遞到執行機構上。執行機構根據信號控制閥瓣的開度大小，從而實現對介質流量的控制。

在實際應用中，進口氣動波紋管調節閥的波紋管具有較好的耐腐蝕性能和耐高溫性能，因此該調節閥在高溫高壓和腐蝕性介質的控制領域中得到了廣泛的應用。同時，根據具體工藝要求，需要選擇合適的閥門參數和執行機構，以滿足不同工藝條件下的流量控制需求。
