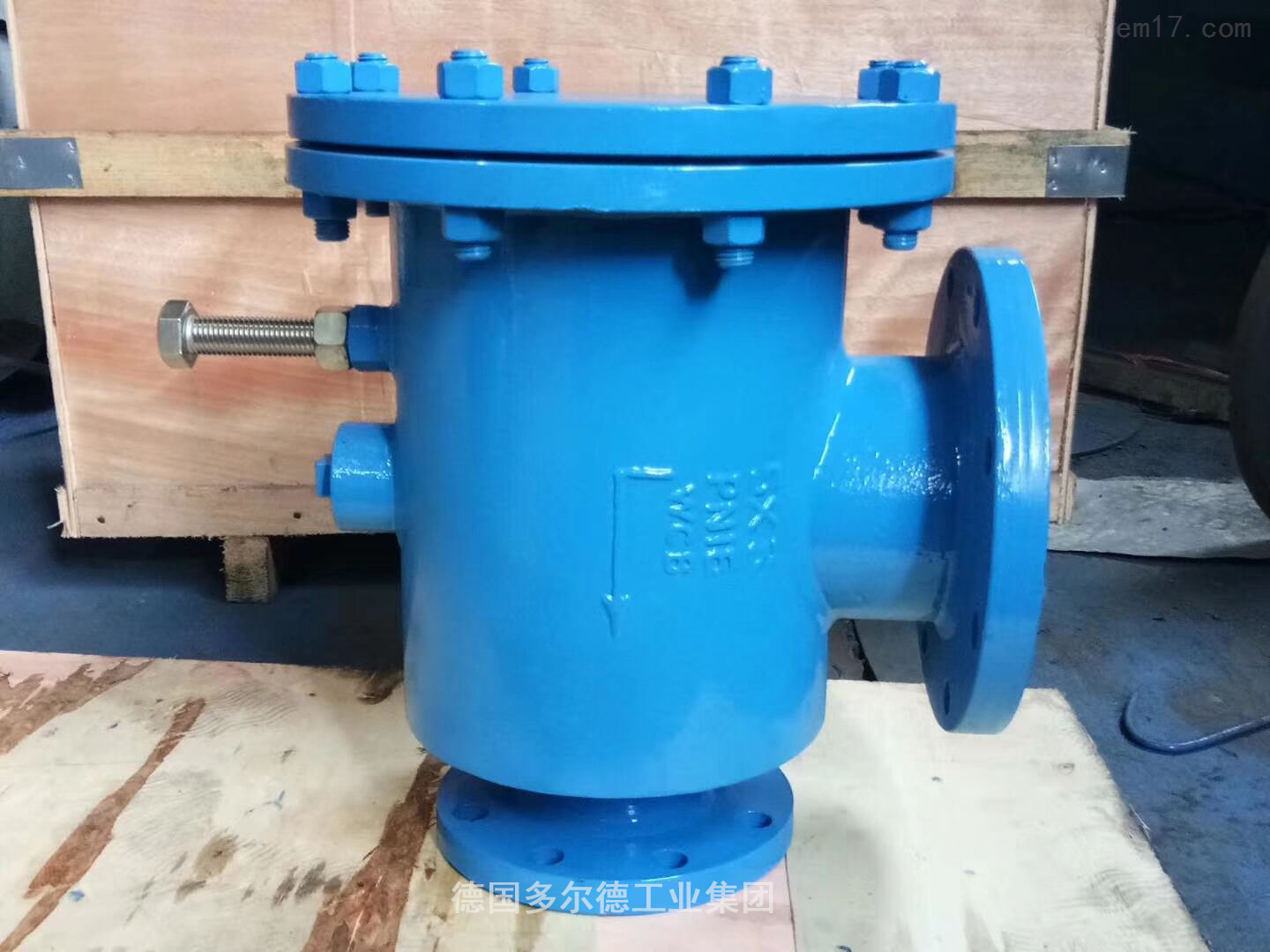

德國多爾德DOLDR進口擴散式過濾器概述:
德國多爾德DOLDR進口擴散式過濾器又叫泵入口過濾器或者水泵擴散過濾器。其工作原理是:
介質由進口端進入濾筒外部經網眼過濾后進入網筒內部,潔凈的介質由出口進入水泵,而雜質留在網筒外部,擴散式過濾器筒體上有排污口,可以打開排污口進行排污。也可以打開后端蓋取出過濾網筒進行清洗。擴散過濾器是通過濾筒外部過濾的過濾器。在出口設有分散片裝置,這一點是普通Y型過濾器沒有的。同時起到了過濾除污的作用,此閥為角通式設計,又節省了直角彎管的使用。這樣安裝更簡單,更快捷。在流經管道的水、油、氣體、蒸汽等各種流體中,混入流體中的雜物及垃圾等,放置不做處理的話,會損傷在管道上的各種閥門的閥座,同時,可能會導致各種機器不能正常運轉,損壞機器。為了防患于未然,對流體中的雜物、垃圾進行分離、清除的過濾器在管道中發揮著重要的功能。過濾器的構造是,內置過濾流體中雜物及垃圾的過濾網,在過濾器本體連接到配管的狀態下,就能夠?qū)Ψe存在過濾網中的雜物及垃圾進行清理、清掃。
吸入口擴散器安裝在水泵的吸入端,具有特殊過濾設置能有效剔除雜物,平直的整流板能夠?yàn)樗锰峁┢椒€(wěn)的水流,減少亂流對泵的沖擊和侵蝕,節省了水泵的入口導流管,可大幅度減少安裝空間;具有取代90度彎管,Y型過濾器及整流管的功能。
DOLDR進口擴散式過濾器特性:
在急劇變化的流路管道上,產生不規則的流速被泵吸入,產生可變的重負荷,出現震動和氣穴與巨大的噪音并影響泵的使用壽命。安裝擴散過濾器可降低管道內的流速,而并不影響管道的流量,通過內部的導流板均勻的分布流速,保證泵的長期穩定運行。啟動保護標準濾網為20mesh的不銹鋼編織網,系統試車結束后,應將其拆除;當擴散器入口與出口壓差超過0.3bar時,必須清除擴散器內的垃圾。

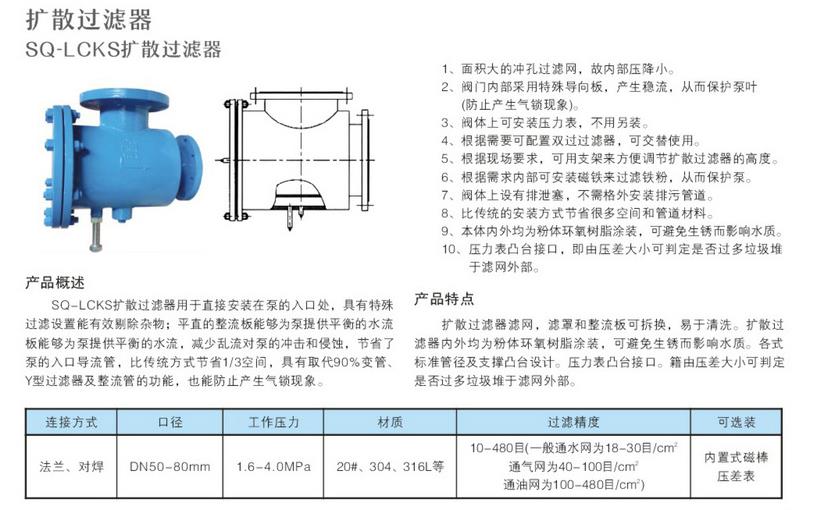

DOLDR進口擴散式過濾器結構圖:

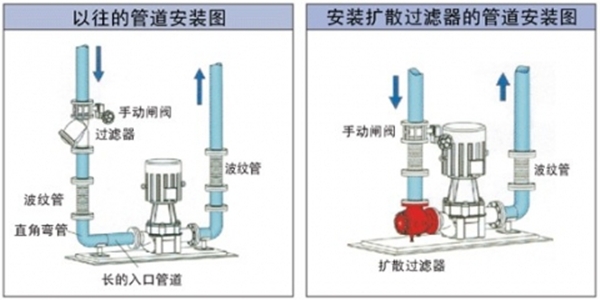

DOLDR進口擴散式過濾器安裝示意圖:
