進口全自動反沖洗過濾器概述
DOLDR進口全自動反沖洗過濾器,是一種壓力式自清洗密封過濾器,具有在線過濾、除污、排污功能,主要用于各種閉式循環系統(空調系統、工業冷卻系統、取暖系統等)的循環水過濾、凈化處理。該系列除污器主要是根據進出水壓力差進行反沖洗的操作,以達到自清洗濾網的功能。自動反沖洗過濾器適用于各種供水系統、工藝水系統和工業冷卻水,特別適用于24小時運行的系統。能過濾水中的機械雜質,保證系統和下游閥門設備的安全可靠運行。
DOLDR系列全自動反沖洗過濾器工作原理
被過濾的液體從進口進入過濾器,經過下固定板進入濾網,液體從濾網內側流向外側,并從濾筒出口流出過濾器;反沖洗排出的雜質從排污口排出。
▲過程描述
液體從濾網內側流向外側過程中,固體顆粒被截留在濾網內側。隨著污染物的增多,過濾器污染側和清潔側之間的壓差也逐漸增大。當壓差達到設定值時,壓差表發訊,過濾器開始自動反沖洗工作過程。
▲反沖洗過程
1.減速電機通過中間軸驅動沖洗臂轉動,由光電定位開關控制沖洗臂的轉動角度,使之與被清洗濾網對正。
2.排污閥開啟,使被清洗濾網外側(清潔側)與排污之間形成壓力差。
3.在壓力差的作用下,清潔側液流從被清洗濾網的外側流向內側,進行反沖洗,聚積在濾網內側的污染物被沖掉并通過排污口排出過濾器。
4.每個濾網的反沖洗時間己設定,當達到反沖洗設定時問后,排污閥關閉,該濾網的反沖洗過程結束,減速電機再次驅動沖洗臂轉動,對下一組濾網進行反沖洗,排污閥再次開啟,以此類推對每個濾網進行反沖洗。
5.全部濾網清洗完成后,沖洗臂在光電開關的控制下回到原始位置,一個反沖洗周期結束。
6.由于反沖洗是一組濾網一組濾網的沖洗過程,因此在反沖洗過程中,過濾器仍能保持液流連續的過濾狀態。
▲反沖洗過程設定
1.壓差設定:過濾器設有壓差調節表,用于過濾器壓差設定。
2.時間設定:控制箱設有時間設定裝置,可根據用戶要求設定過濾器反沖洗過程的時間周期。壓差設定和時間設定為自動反沖洗設定過程,兩種設定同時存在,且壓差設定優先。
3.手動啟動:除壓差設定和時間設定自動反沖洗過程外,還有按TEST鍵手動啟動反沖洗過程,調試檢修時使用。

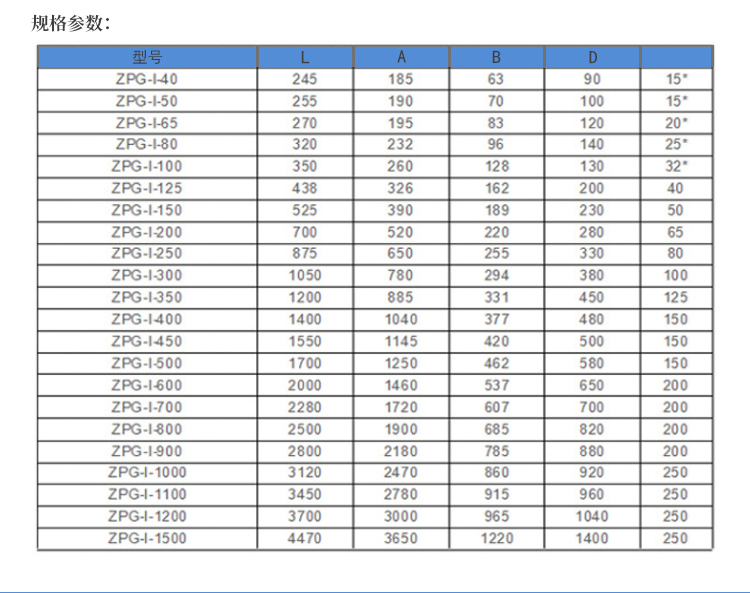

全自動反沖洗過濾器參數
公稱通徑:DN40-DN1200 | 閥體材質:碳鋼WCB;不銹鋼304/316/316L | |
公稱壓力:1.0Mpa-2.5Mpa | 清洗方式:電動刷式 | |
適用溫度:-10℃≤T≤150℃ | 過濾精度:0.8mm-6mm(特殊要求需另行設計) | |
適用介質:水;液體等 | 控制電源:380V/50Hz | |
壓力損失:≤0.015MPa | 控制電壓:AC24V | |
安裝方式:水平或垂直向下安裝 | 清洗時間:30s-60秒 | |
控制方式:壓差(進出水壓差達到0.06-0.08MPa之間);定時;手動及PLC | 濾網形式:鉆孔(4000-800μm);楔形(1000-50μm);編織復合(800-20μm) |
DOLDR全目動反沖洗過濾器設計特點
1.過濾設備采用專利技術的內部機械結構,實現了真正意義上的反沖洗功能,可徹底地清除濾網截留的雜質,清洗無死角,通置無衰減,保障了過濾效率和長久的使用壽命;
2.過濾設備選用304、316L、2205、MONEL等材;料楔形濾網,強度大、精度高、耐腐蝕,高過濾情度可達25微米;
3.過濾設備通過自身的檢索和應變功能,實現自動反沖洗,可應對不穩定的水質波動,無需人工干預;
4.過濾設備控制系統反應靈敏,運行精確,可以根據不同水源和過濾精度靈活調整反沖洗壓差和時間設定值;
5.過濾設備在反沖洗過程中,各組濾網依次進行反沖洗操作;確保濾網安全、高效清洗,而其他濾網不受影響,繼續過濾;
6.過濾設備采用氣動排污閥,反沖洗歷時短,反洗水耗水里少,環保經濟;
7.過濾設備結構設計緊湊合理,占地面積小,安裝移動靈活方便;
8.過濾設備設備易損件少,無耗材,運行維護費用低,操作管理簡單;
9.過濾設備工作狀態由觸摸屏顯示、壓差及時間設置方便直觀。
全自動反沖洗過濾器應用領域
1.海水淡化
2.油田回注水
3.鍋爐回用
4.離子交換預處理
5.循環冷卻水
6.船用壓載水
7.超濾反滲透預過濾
8.造紙噴咀過濾
