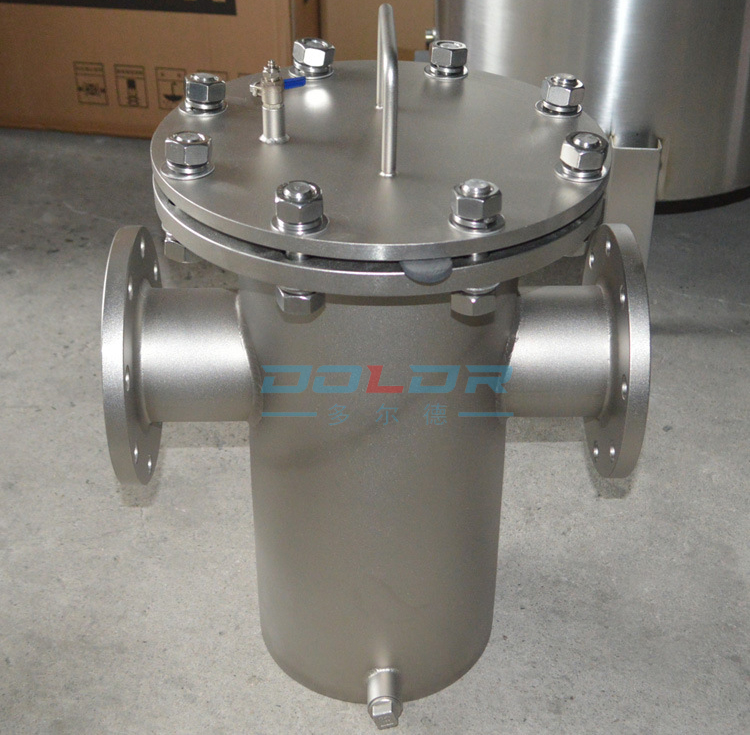

直通籃式管道過濾器概述
DOLDR不銹鋼籃式過濾器在流經管道的水、油、氣體、蒸汽等各種流體中，混入流體中的雜物及垃圾等，放置不做處理的話，會損傷在管道上的各種閥門的閥座，同時，可能會導致各種機器不能正常運轉，損壞機器。為了防患于未然，對流體中的雜物、垃圾進行分離、清除的過濾器在管道中發(fā)揮著重要的功能。過濾器的構造是，內置過濾流體中雜物及垃圾的過濾網，在過濾器本體連接到配管的狀態(tài)下，就能夠對積存在過濾網中的雜物及垃圾進行清理、清掃。

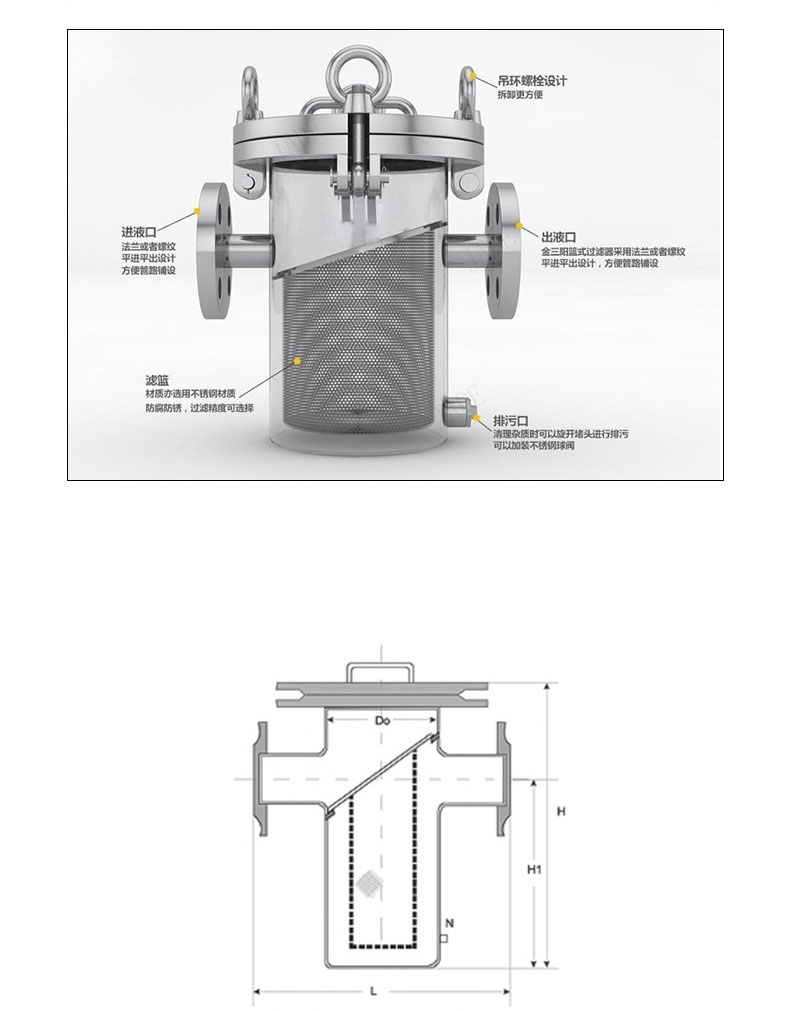

籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍，遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度較佳的過濾器，濾網結構與其它過濾網不一樣，因形狀像籃子，故名籃式過濾器?；@式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可，因此，使用維護極為方便。SBR；SB14直通籃式過濾器，進口出口在一個水平位置上的籃式過濾器叫籃式直通過濾器。

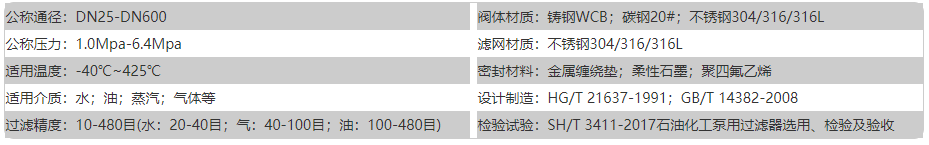

DOLDR直通籃式管道過濾器參數
不銹鋼篩網目數與粒徑(μm)對照表
孔目數目(英寸) | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
絲徑(mm) | 0.508 | 0.457 | 0.376 | 0.315 | 0.315 | 0.315 | 0.273 |
可攔截粒徑(μm) | 2032 | 1660 | 1438 | 1279 | 1096 | 955 | 882 |
有效面積(%) | 64 | 61 | 63 | 65 | 61 | 57 | 59 |
孔目數目(英寸) | 24 | 26 | 28 | 30 | 32 | 36 | 38 |
絲徑(mm) | 0.273 | 0.234 | 0.234 | 0.234 | 0.234 | 0.234 | 0.213 |
可攔截粒徑(μm) | 785 | 743 | 673 | 614 | 560 | 472 | 455 |
有效面積(%) | 59 | 59 | 56 | 53 | 50 | 46 | 46 |
孔目數目(英寸) | 40 | 50 | 60 | 80 | 100 | 120 | |
絲徑(mm) | 0.193 | 0.152 | 0.122 | 0.102 | 0.081 | 0.081 | |
可攔截粒徑(μm) | 442 | 356 | 301 | 216 | 173 | 131 | |
有效面積(%) | 59 | 50 | 51 | 47 | 46 | 38 |
不銹鋼鋼絲網型表述為目數(Mesh)。目數是表示鐵絲網孔數的單位，平紋時，指1英寸間1列的網眼數。目數越大，網眼越密。但是，即使是相同目數，由于線直徑不同，孔徑面積也不同。右圖中1英寸間1列有5個網眼，是5目的過濾網。過濾器中內置了用于清除流體中雜物的過濾網。但需要考慮流體的種類、規(guī)定的壓力、流速等，來選擇過濾網的目數。過濾網中分為在不銹鋼板上按規(guī)定間距開孔的多孔板過濾網和使用不銹鋼線編成的平紋或疊紋的鐵絲網以及在該鐵絲網上安裝加固用多孔板的雙重結構網篩。多孔型在表示網眼密度時，不使用目數。多孔板表述為孔徑×間距。
