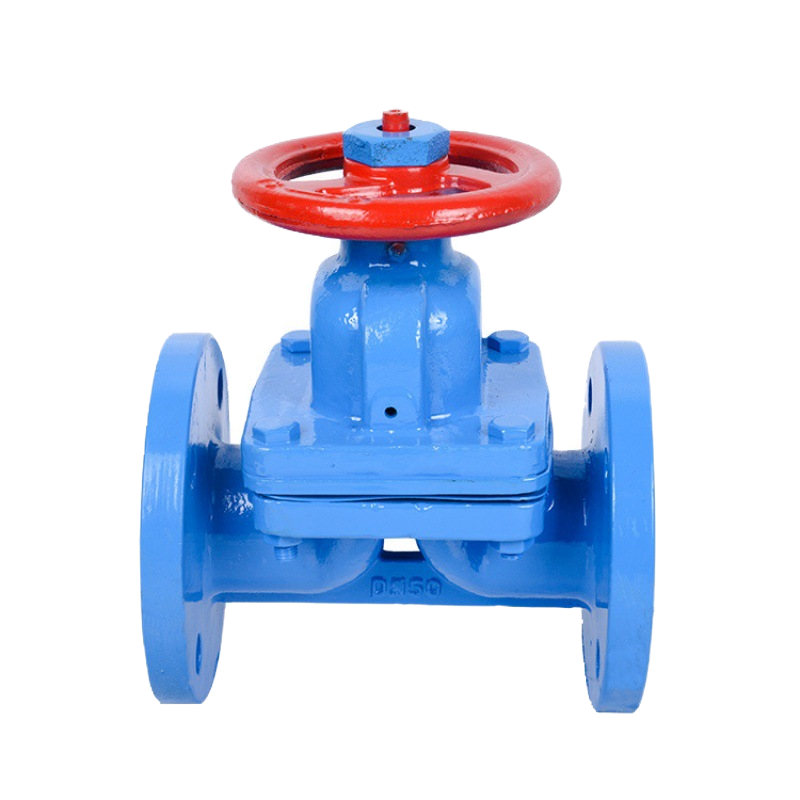

一、進口襯膠隔膜閥產品概述
品牌:德國多爾德DOLDR
進口襯膠隔膜閥,Rubber lined diaphragm valve,也叫襯橡膠隔膜閥,襯膠法蘭隔膜閥,襯里隔膜閥,全襯隔膜閥,是指啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏的閥門。專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路(≤85℃、≤100℃、≤120℃、≤150℃,按照襯里和隔膜材料)
二、進口襯膠隔膜閥產品特點
1、襯膠隔膜閥彈性密封的開閉件,確保沒有內漏;
2、襯膠隔膜閥流線型的流道,使得壓力損失小;
3、襯膠隔膜閥沒有填料函,因此沒有外漏;
4、襯膠隔膜閥閥體與蓋被中間隔膜開,使得隔膜上方的閥蓋,閥桿等到零件不受介質侵蝕;
5、襯膠隔膜閥隔膜可更換,維護費用紙;
6、襯膠隔膜閥襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性;
三、進口襯膠隔膜閥類別:
1、堰式隔膜閥(G41):閥體流道中以屋脊形結構與隔膜構成密封副的隔膜閥稱為堰式(屋脊式)隔膜閥,也稱突緣式。堰式隔膜閥的導流堰作為閥體的一部分,相當于閥座,隔膜壓在上面以截斷介質流動。這種類型的隔膜閥一般尺寸較大。凸起的導流堰減小了隔膜閥從完全開啟至完全關閉的行程,從而減小了隔膜的應力和應變。關閉時,帶有隔膜的閥瓣下移,使其與閥體的堰(脊背)密封,達到切斷流體的要求。
2、直流式隔膜閥(G45):具有截止閥和屋脊式隔膜閥的特點,閥座密封采用包覆非金屬材料的金屬閥瓣,具有較高的承載能力和密封性。另有隔膜作為中法蘭密封和閥桿填料密封,又作為隔離閥體和閥蓋的屏障,密封可靠,閥體流道呈線形,流通能力好,流阻系數小,其結構形式與閘閥相似,閘板式隔膜閥流體阻力最小,適合于輸送粘性物料。
3、直通式隔膜閥(G46):其流體的通道近似直線,流阻小,行程較長(相對于堰式)。對隔膜撓性要求較高,切斷性能和流通性能均佳,耐腐蝕,能包容顆粒狀介質,密封面積大,密封性能好,可適用于真空度高的管道。

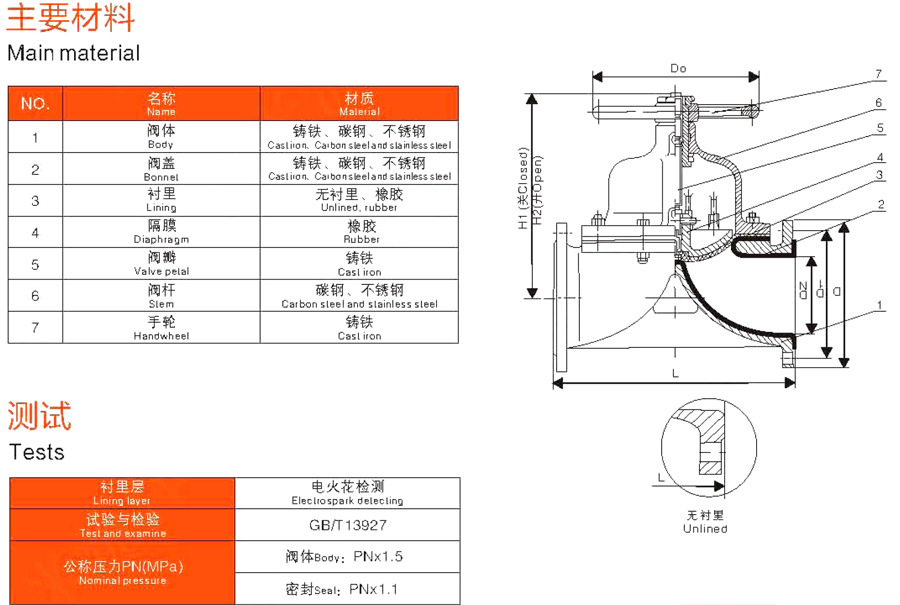

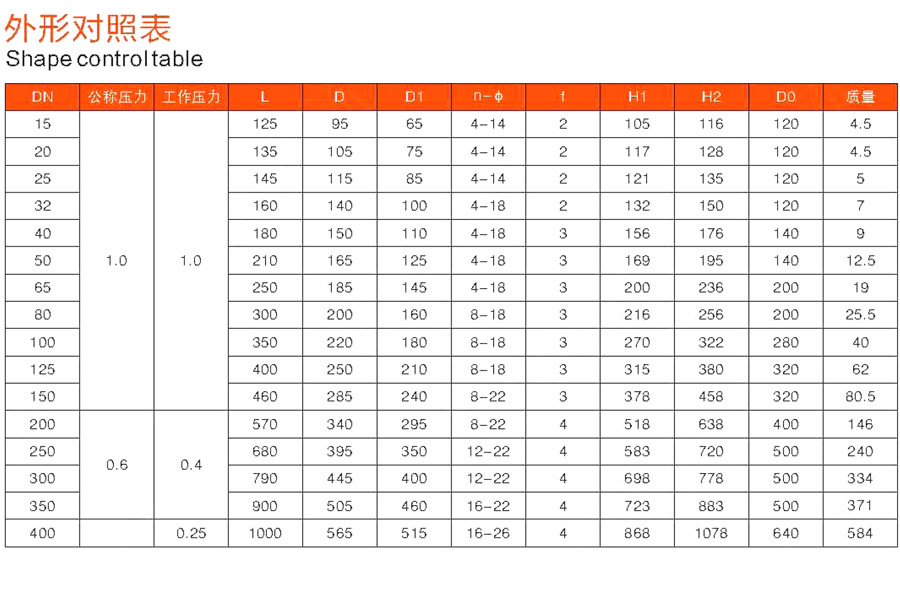

四、進口襯膠隔膜閥結構連接尺寸圖
五、進口襯膠隔膜閥應用
進口襯膠隔膜閥主要應用在化工、電力、石油、天然氣、醫藥、食品、水處理等領域。
化工行業:進口襯膠隔膜閥用于控制各種腐蝕性介質的流量,如硫酸、氯化鈉等。
電力行業:進口襯膠隔膜閥用于控制高溫高壓蒸汽的流量。
石油、天然氣行業:用于控制原油、天然氣等石油類介質的流量。
醫藥行業:用于控制各種藥物液體的流量。
食品行業:用于控制食品原料、中間產品和成品的流量。
水處理行業:進口襯膠隔膜閥用于控制污水、凈水等水體的流量。
進口襯膠隔膜閥因?yàn)槠涓吣透g、耐高溫、耐化學腐蝕的特點,在多種工況下都有很高的使用性能,可以滿足不同領域的應用需求。
