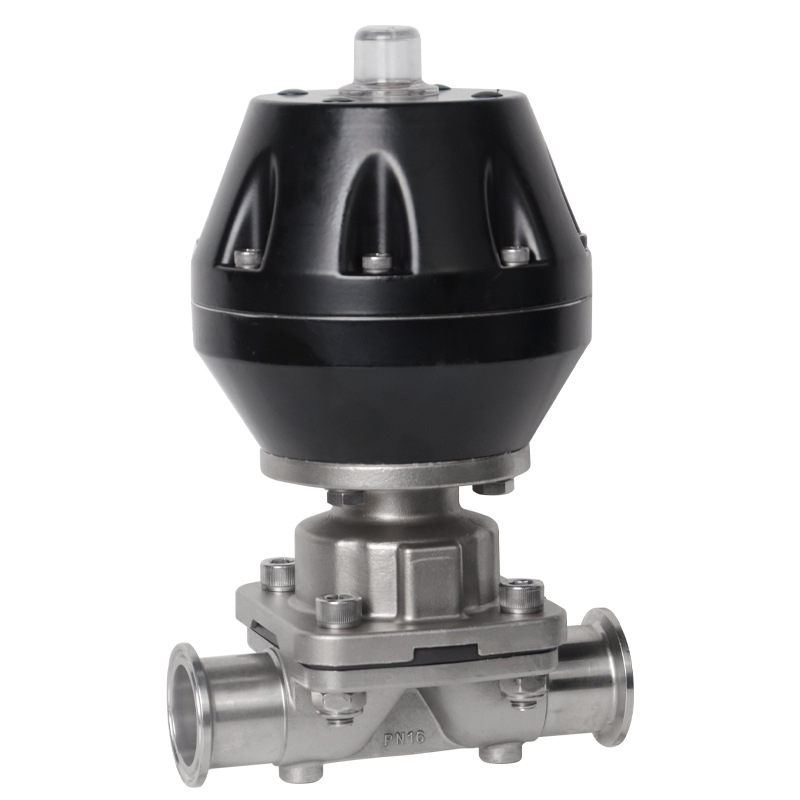

進口衛生級氣動隔膜閥產品概述:
德國多爾德DOLDR氣動衛生級快裝隔膜閥由衛生級隔膜閥和氣動執行機構兩部分組成,它以壓縮空氣為動力,實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑,故氣動薄膜隔膜閥具有陰力小,流量大、無外漏和方便可靠,適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維和不充許污染的介質的流量調節。
DOLDR衛生級氣動隔膜閥工作原理:
隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔,隔膜下壓,關閉閥門通道,當控制腔壓力排向大氣或下游管道,隔膜上升,閥門通道被打開。閥門沒有閥桿、密封墊、定向座等,通道中運動的部件就是隔膜,所以不存在銹蝕等現象,具有穩定性。多種結構形式及控制形式,可適用于流體控制需要。
DOLDR衛生級氣動隔膜閥技術參數:
(1)、連接方式:卡箍或焊接;
(2)、規格:1/2"-2"
(3)、控制方式:氣動;
(4)、閥門材質:316L;
(5)、膜片材質:三元乙丙橡膠、聚四氟乙烯/三元乙丙橡膠;
(6)、使用溫度:三元乙丙橡膠130℃;聚四氟乙烯/三元乙丙橡膠150℃;
(7)、使用壓力:三元乙丙橡膠0~10bar;聚四氟乙烯/三元乙丙橡膠0~10bar
(8)、特點:帶有調節限位裝置采用焊接圈設計,減少了罐底焊接工作的難度結構緊湊,適用于狹小的空間。
(9)、應用:典型應用于發酵罐、配制罐、灌裝機、過濾機、制水設備、PW、WFI輸送與分配、流體輸送及CIP、SIP等。應用于生物、食品飲料、流體設備等行業。
進口氣動隔膜閥的優點:
隔膜閥結構簡單,流體阻力小,比同規格的其他類型的閥門具有更大的流通能力。
適用于腐蝕性、粘性和漿狀介質。
無泄漏,可用于高粘度和懸浮顆粒介質的調節。隔膜將介質與閥桿上腔隔離開來,因此沒有填料介質,也不會泄漏出去。
隔膜閥的流量特性接近快開特性,在60%行程前近似為線性,60%后流量變化不大。
進口氣動隔膜閥可附加反饋信號、限制器、定位器等裝置,以滿足自控、程序控制或流量調節的需要。
進口氣動隔膜閥的反饋信號采用無接觸傳感技術。采用隔膜推進氣缸代替活塞氣缸,消除了活塞環容易損壞,造成泄漏,不能推動閥門啟閉的缺點。當氣源出現故障時,可以操作手輪來開啟和關閉閥門。
進口氣動隔膜閥結構參數圖:
進口氣動隔膜閥使用注意事項:
流體中含有的顆粒不得超過泵的安全通道顆粒的直徑標準。
入口壓力不應超過泵的最高允許工作壓力。高于額定壓力的壓縮空氣可能導致人身傷害、財產損失和泵性能損壞。
泵送管道系統能夠承受輸出壓力,驅動氣路系統清潔正常工作。
靜電火花可能引起爆炸,導致人身傷害和財產損失。如有必要,使用足夠大橫截面積的導線將泵上的接地螺釘正確可靠地接地。接地要求符合當?shù)胤煞ㄒ?guī)和現場的一些特殊要求。
緊固泵和連接管接頭,防止振動和沖擊產生靜電火花。使用防靜電軟管。
氣動隔膜閥的原理是開啟和關閉。壓縮空氣推動活塞,壓縮彈簧使閥桿軸向移動,帶動閥瓣升降。
