一、進口氣動調節隔膜閥描述：

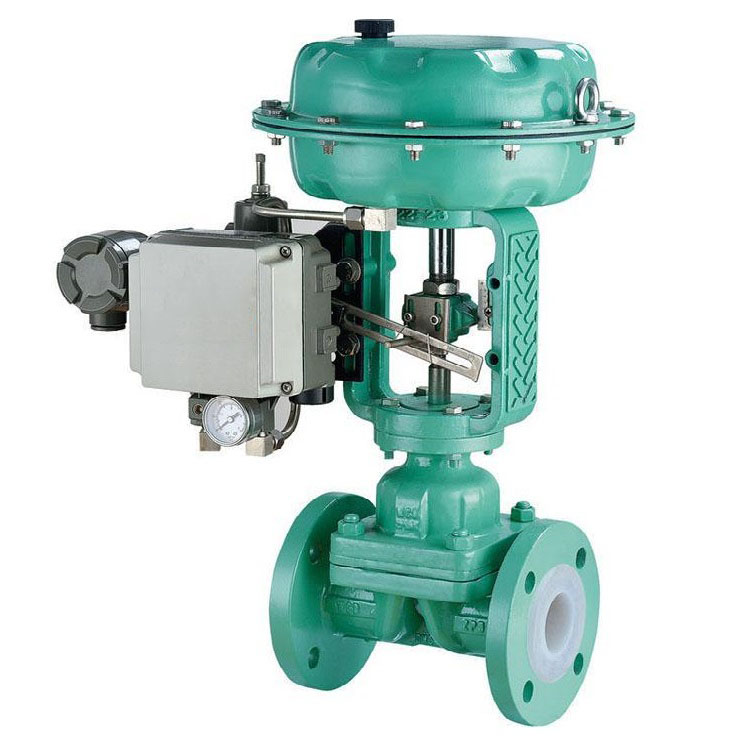

德國多爾德DOLDR進口氣動調節隔膜閥由多彈簧氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。 該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
二、進口氣動調節隔膜閥技術參數：
公稱通徑 | DN15-500mm |
公稱壓力 | 0.6-1.6MPa |
使用溫度 | -17～+250℃ |
連接方式 | 法蘭 |
空氣驅動 | 壓縮空氣4-6bar |
安裝方向 | 任意角度 |
可選附件 | 限位開關、定位器、電磁閥、減壓閥 |
三、進口氣動調節隔膜閥 結構--
由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑,故氣動薄膜隔膜閥具有阻力小,流量大、無外漏和方便可靠、防火防爆的優點,廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔,隔膜下壓,關閉閥門通道,當控制腔壓力排向大氣或下游管道,隔膜上升,閥門通道被打開。閥門沒有閥桿、密封墊、定向座等,通道中運動的*部件就是隔膜,所以不存在銹蝕及抱死現象,具有更高的穩定性。多種結構形式及控制形式,可適用于多種的流體控制需要 。
信號裝置--
隔膜閥利用反饋信號裝置是通過連接桿固定在氣缸上,引出桿一端與撥動快連接,另一端連接工作磁鋼,當閥門動作時撥動塊及引出桿上下運動,從而使反饋桿上下運動,與相應限位開關內的器件構成磁回路,使之發出信號,由于該限位開關具有自鎖能力,因而可以正確、可靠地反映閥門啟閉的信號。調節限位開關在導向槽內的位置,即可調節開關的行程。
四、進口氣動調節隔膜閥結構優點：
(1)進口氣動調節隔膜閥采用輕型執行機構，高度及重量均可減小30%。
(2)進口氣動調節隔膜閥閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
(3)進口氣動調節隔膜閥關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
(4)進口氣動調節隔膜閥流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
