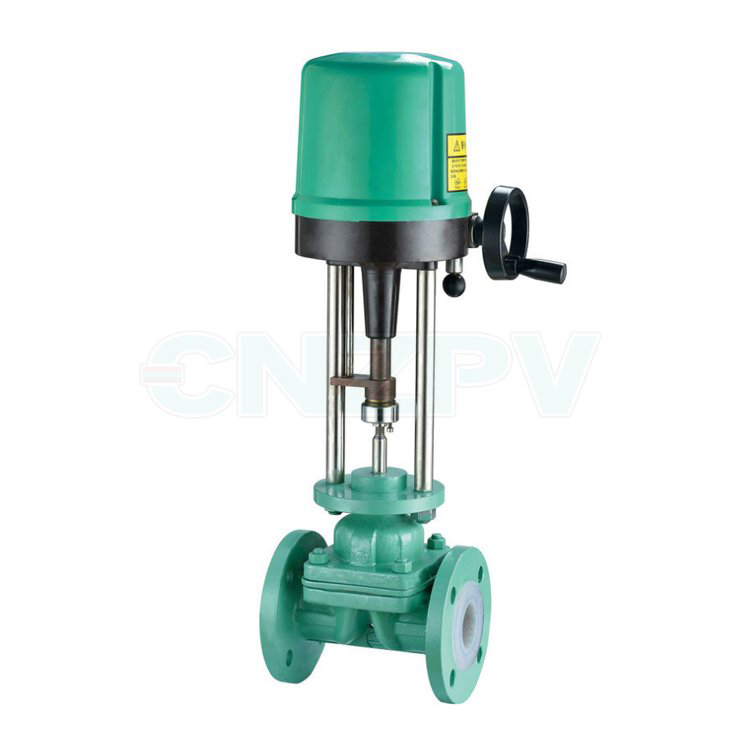

德國多爾德DOLDR進口電動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大,無泄漏,能用于高粘度及懸浮顆粒流體的調節,根據隔膜材料的不同(橡膠或聚四氟乙烯)適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構或氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。
進口電動隔膜調節閥產品特點
采用輕型執行機構,高度及重量均可減小30%。
閥體內表面有多種材料涂復層,避免介質直接接觸,承受強閥腐蝕性介質的腐蝕。
閥門關閉時,內、外泄漏量為零,特別適合于劇毒介質或不允許污染介質的閥節。
流路簡單,阻力小,額定流量系數比同口徑單座,套筒調節閥大。
進口電動隔膜調節閥主要零配件材料
閥體:HT200、ZG230~450或下述材質襯里
隔膜:丁荃膠、天然膠、聚四氟乙烯波紋
薄膜:丁腈橡膠夾增強滌綸織物
彈簧:60S12Mn 閥體襯里材質及適用范圍
閥體襯里/使用溫度(℃)/適用介質
無襯里/-10~+175/ 適用于非腐蝕性介質
軟橡膠/-10~+85/有很好的耐磨性能,適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠/-10~+85/適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、等
氯丁膠/-10~+105/適用于動物油、植物油和潤滑油,PH值變化范圍很大的腐蝕性泥漿??鼓p性能良好
丁荃膠/-10~+120 /防腐性能和耐磨性能良好,對大部分無機酸和酸性灰漿的耐蝕性
搪瓷/-10~+175/適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46/-10~+190/適用于硫酸、鹽酸、等強腐蝕介質
進口電動隔膜調節閥隔膜材質及適用范圍
隔膜材質/使用溫度(℃)/適用介質
丁荃膠(B級)/-40~+100/大部分無機酸如:硫酸、氫氟酸、磷酸等適用,耐蝕性好,同時而各種堿和鹽類
天然膠(Q級)/-50~+100 /主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯/-10~+150/極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕
進口電動隔膜調節閥主要技術參數
公稱通徑mm:DN15~200
公稱壓力(MPa):1.0、1.6
流量特性:近似快開(調節式)
執行機構參數
執行器型號:PSL、2SB系列或根據用戶需
主要技術參數:
防護等級:相當IP65、隔爆標志:ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%
作用形式:正作用、反作用
控制方式:比例調節型
輸入信號:4-20Ma、0-10V、1-5V、ON-OFF
輸出信號:4-20mA或無源觸點信號
電 源:AC220V、AC380V、DC24V等
進口電動調節隔膜閥結構技術圖:
