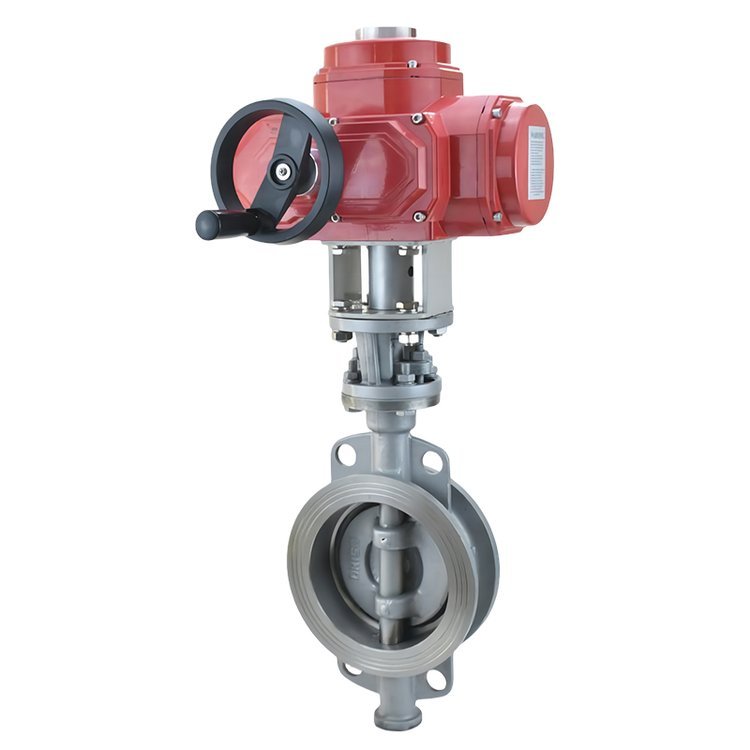

進口電動蝶閥-法蘭-對夾

進口電動蝶閥有開關型和調節型二種，蝶閥與CHV、CHQ執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是黏稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中

進口電動蝶閥的主要用途：

各種工業自動化生產的管道流量、壓力、溫度的控制。例如：電力、冶金、石化、環保、能源管理、消防系統等。

=進口電動蝶閥的產品特點：

1、啟閉方便迅速、省力、流體阻力小，可以經常操作；

2、結構簡單，體積小，重量輕；

3、可以運送泥漿，在管道口積存液體最少；

4、低壓下，可以實現良好的密封。

5、電動蝶閥調節性能良好

在我們的電動蝶閥安裝完成之后，關鍵的步驟則是調試了，這一步驟非常重要，一般我們的調試步驟為線路調試與系統調試兩種，下面我們隨著多爾德電動蝶閥廠家一起來看看！

進口電動蝶閥的兩種調試步驟：

一、 線路調試

線路調試用于檢查連接電動蝶閥的信號線路、氣源管線或液壓管線是否正確連接。

1.電動蝶閥輸入信號的連接。通常，與閥門定位器一起檢查。電動蝶閥輸入信號來自控制器，因此，從控制器輸出一個起點信號，檢查電動蝶閥是否在起點位置；輸出一個終點信號，檢查電動蝶閥是否在終點位置。為此，對于氣動電動蝶閥應檢查供氣氣源壓力是否正常；過濾減壓器工作是否正常；液動電動蝶閥應檢查液壓系統供給的油壓是否正常；電動電動蝶閥要檢查供電是否正常；輸出信號是否正確等，并在測量范圍內至少取5點檢查輸入信號與閥位之間

是否滿足所需關系。應檢查氣開、氣關的作用方式是否正確，是否滿足工藝生產過程的安全生產要求。

2.電動蝶閥輸出信號的連接。電動蝶閥輸出信號是閥位信號，可以是模擬量信號或數字量信號。應在檢查電動蝶閥輸入信號的同時，檢查閥位信號是否正確。采用HART或智能電氣閥門定位器時，應檢查閥位狀態信息能否正確傳輸。電動蝶閥全行程運行過程中應偵聽電動蝶閥閥芯和閥座是否有機械振動和異常雜音。

3.手輪機構調試。檢查手輪機構能否正確轉動和動作，限位和鎖定裝置是否好用。

4.當出現偏差超過允許偏差限時，應進行相應的調試。例如，改變閥位開關的位置檢查接線或管路是否有泄漏，以及控制器死區的調整等。

二、系統調試

電動蝶閥是控制系統最終元件，因此，電動蝶閥運行前需進行系統調試。系統調試應工藝操作配合進行。

1.負反饋調試?？刂葡到y(tǒng)應滿足負反饋要求，因此，應將控制器、檢測變送器和電動蝶閥(包括閥門定位器)和被控對象一起考慮，并設置控制器的正、反作用。負反饋準則是控制系統開環總增益為正。設置好控制器正、反作用方式

后，可在控制器測量端模擬輸入信號，使其增加或減小，觀測控制器輸出變化是否符合作用方式的要求，并檢查電動蝶閥的動作方向是否正確，是否能夠使被控變量向減小方向變化。

2.電動蝶閥壓降檢查。電動蝶閥壓降檢查在進行清水模擬調試時進行。在電動蝶閥全行程運行過程中，檢查電動蝶閥兩端壓降變化，是否有空化或閃蒸造成的噪聲發生，流量變化情況如何，是否符合所設計的流量特性等。

3.響應時間檢查。一些控制系統對電動蝶閥的響應時間有要求時 ，應檢查電動蝶閥的響應時間。在控制器輸出信號改變時開始計時， 到電動蝶閥閥位到達最終穩態位置的63%所需的時間即為響應時間，其時間應滿足工藝生產過程的操作要求。
