進口電動蝶閥概述:

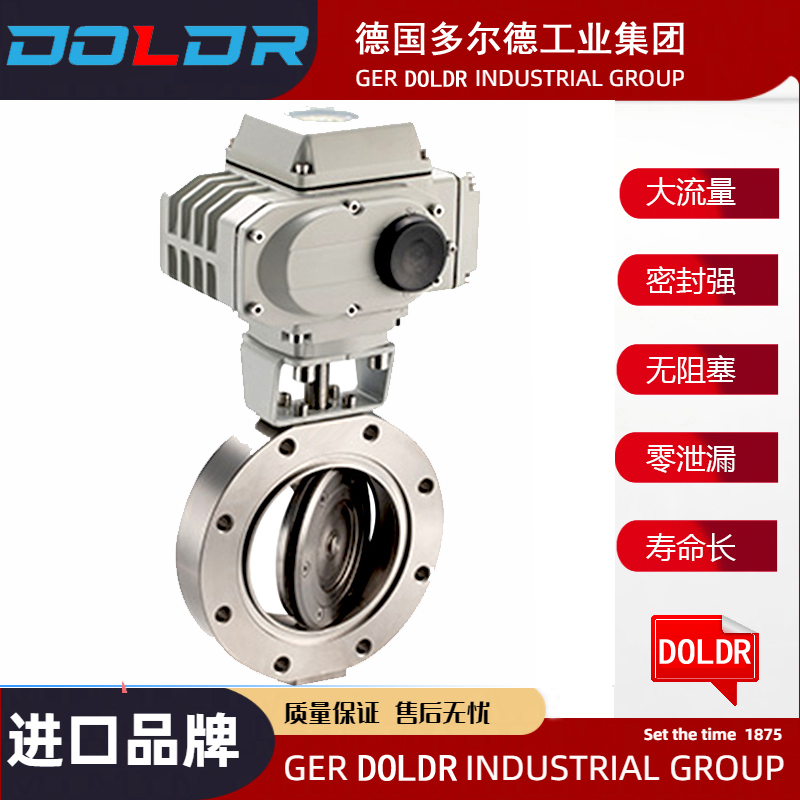

德國多爾德DOLDR進口電動蝶閥是一種廣泛應用于工業領域的閥門裝置,其推動機制基于電力驅動而非傳統的手動操作。它具有諸多優點,包括響應迅速、精密控制、可遠程操作等特點。
進口電動蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則程全開狀態。原理概況蝶閥具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往復回轉,驅動力矩小等特點,用于截斷、接通、調節管路中的介質,具有良好的流體控制特性和關閉密封性能。
進口電動蝶閥的電動執行器通過電磁信號實現對閥門的控制,可以精確地調節閥門的開度,適用于大流量和小流量的控制。另外,進口電動蝶閥還具有遠程操作的優勢,可以通過遠程控制器實現對閥門的操作,廣泛應用于一些危險環境或難以到達的地方。
進口電動蝶閥的密封材料有多種選擇,常見的包括氟塑料、橡膠、樹脂等。這些材料具有出色的耐腐蝕性和密封性能,根據不同的應用需求和介質特性,可以選擇適合的密封材料。
例如,電動軟密封蝶閥通常采用氟塑料、橡膠等材料,適用于一些腐蝕性較強的介質。而電動硬密封蝶閥則多采用不銹鋼等金屬材料,適用于高溫、高壓、耐磨等場合。
在選擇密封材料時,需要考慮介質的化學性質、溫度、壓力等參數,以及閥門的工作環境和使用壽命等因素。同時,還需要根據閥門的結構和設計要求進行合理選材,以確保閥門的性能和質量。
進口電動蝶閥的參數包括:
公稱通徑:DN25-DN2000。
公稱壓力:0.6Mpa-2.5Mpa。
設計溫度:-70℃-200℃。
連接方式:對夾,法蘭。
供電電源:AC110、220、380V/DC24、220V。
控制方式:開關型、無源觸點型、閥位信號反饋型、智能調節型。
環境溫度: -30°~60°。
輸出力矩: 50N·M~2000N·M。
動作時間: 15秒/30秒/60秒。
輸入信號: 0-10,1-5VDC/4-20mA(智能型)。
進口電動蝶閥通常由一個角行程(0 ~ 90°部分旋轉)的電動執行機構和蝶閥通過機械連接組成一個整體。它以AC220V、AC380V、DC24V等電源為動力源,接收來自工業自動化控制系統的預設參數值為4~20mA、0~10v的弱電控制信號,可以非常精確地控制蝶板的開度,從而達到調控所安裝生產管道中介質的流量、溫度、壓力等一系列參數的目的。

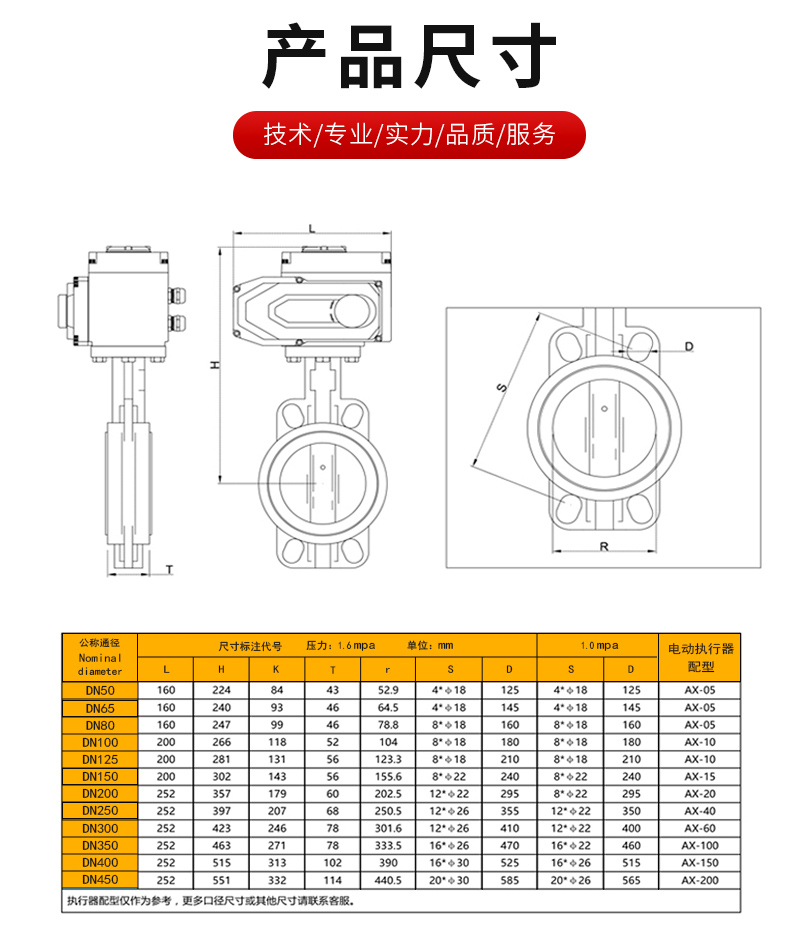

進口電動蝶閥結構圖:
