電動雙座調節閥 產品概述
本公司的DOLDR電動雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等特點。電動雙座調節閥是采用我公司自主研發的雙座閥體及直行程電動執行器組成。電動雙座調節閥所配置的電動執行器內含飼服放大器，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，來進行對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動雙座調節閥廣泛用于準確控制氣體、液體、蒸汽等介質，特別使用于壓差較大且對泄露量要求不嚴格干凈介質場合。
電動雙座調節閥 技術參數
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數(KV) | 直線 | 10 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1600 |
等百分 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
壓蓋形式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
閥芯形式 | 雙座柱塞導向型閥芯 | |||||||||||||
流量特性 | 直線性、等百分比 | |||||||||||||
配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器、(亦可客戶指定品牌執行器) | |||||||||||||
執行器參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄、手輪 | ||||||||||||||
環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
電動雙座調節閥 性能指標
項目 | 指標值 | ||
基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
回差% | 配381L ±2.5； 配PSL±1.0 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量(硬密封)、零泄漏(軟密封) | ||
可調范圍R | 30：1 | ||
電動雙座調節閥 零件材料
序號 | 零件名稱 | 零件材料 | |||
1 | 底座 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
2 | 閥體 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
3 | 墊片 | PTFE、金屬石墨墊片 | |||
4 | 閥座 | 304 | 304 | 316 | 316L |
5 | 閥芯組件 | 304 | 304 | 316 | 316L |
6 | 密封中墊 | PTFE、金屬石墨墊片 | |||
7 | 導向套 | 304 | 304 | 316 | 316L |
8 | 閥蓋 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
9 | 填料 | PTFE、柔性石墨、對位聚苯 | |||
10 | 壓蓋 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |

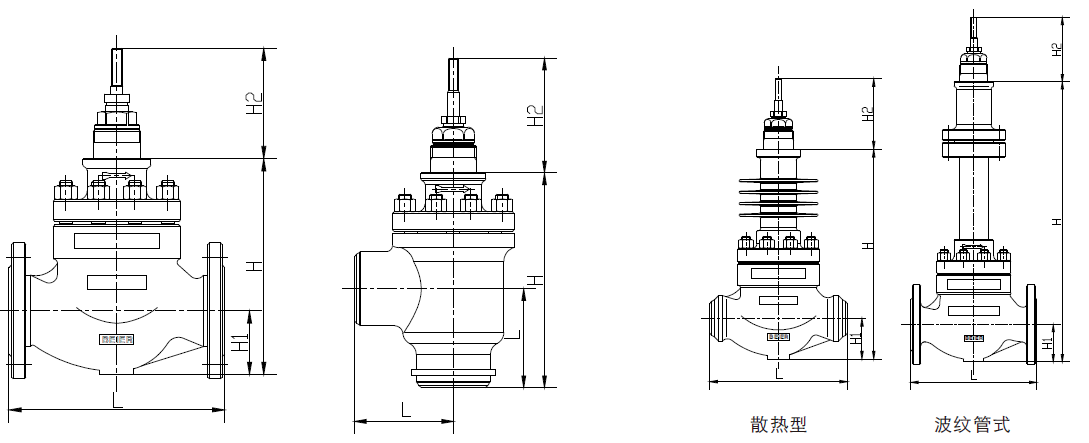

電動雙座調節閥 連接尺寸圖
電動雙座調節閥 連接尺寸
公稱通徑(DN) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
H2 | 3810L | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
D | 3810L | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
PSL | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
電動雙座調節閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
