進口電動籠式調節閥概述:
德國多爾德DOLDR進口電動籠式調節閥是一種壓力平衡式調節閥,由電動(電子式)執行機構和高壓籠式調節閥體組成。閥體流體通道呈S流線型,壓降損失小,流量大,可調范圍廣。適用于要求動態穩定性好,噪音低、空化腐蝕小的高壓降場合。
電動籠式調節閥有如下兩種結構:
一種是籠式單座結構,稱為電動籠式單座調節閥,采用籠式單座導向、單座密封結構。
另外一種是籠式套筒結構,稱為電動籠式套筒調節閥,采用籠式套筒導向、雙斜面密封結構。

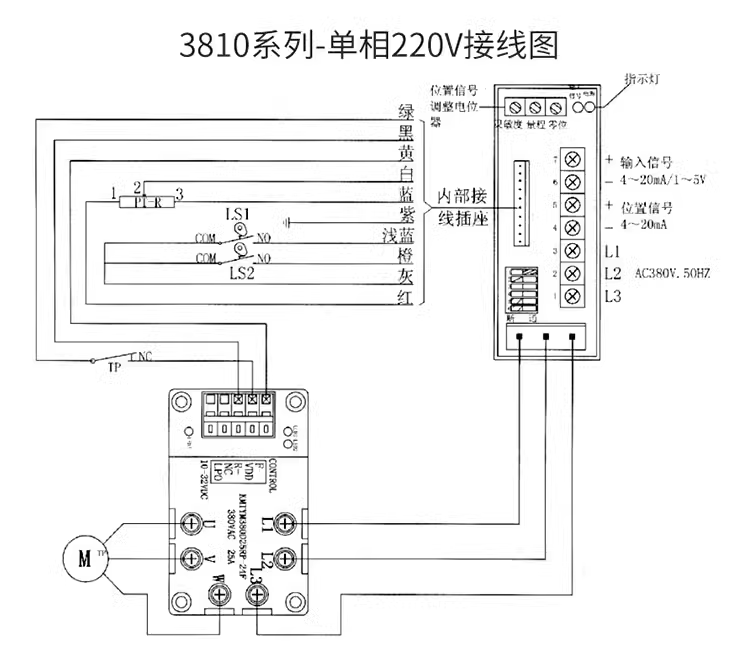

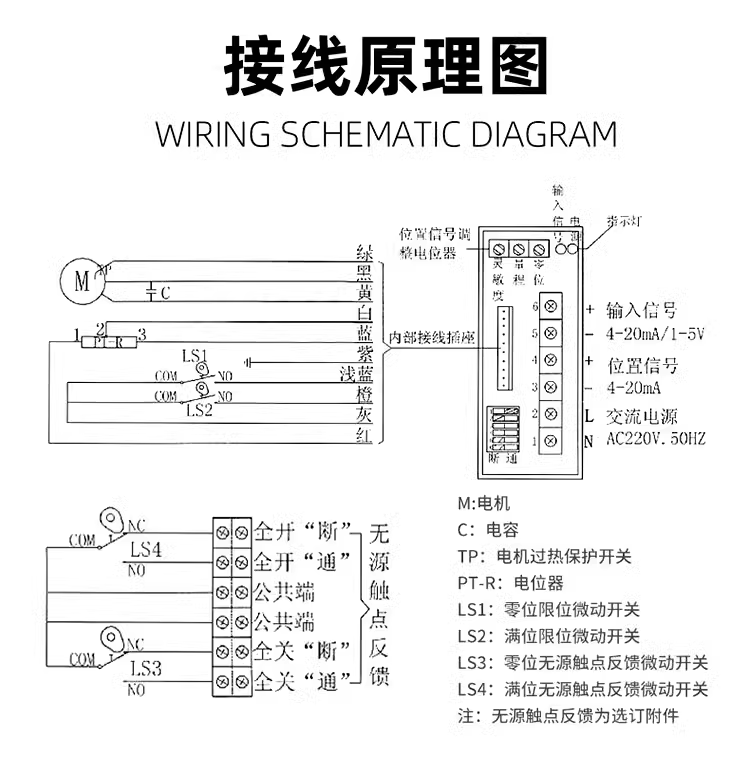

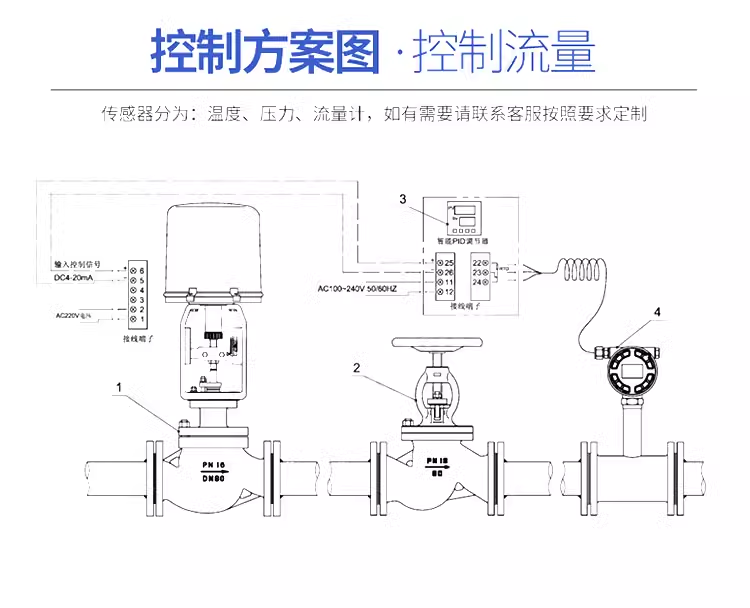

電動籠式調節閥配用3810系列(或PSL系列)電動執行機構,電動執行機構為電子式一體化結構,內有伺服放大器,輸入控制信號(4-20mA DC或1-5V DC)及電源即可控制閥門開度,將電流信號轉變成相對應的直線位移,自動地控制電動籠式調節閥的開度達到對壓力、流量、液位、溫度等工參數的連續調節。
進口高壓籠式調節閥的技術參數如下:
閥體型式 :直通雙座鑄造球型閥
公稱通徑 :DN20-DN200mm
公稱壓力 :ANSI(125、150、300、600); JIS(10、16、20、30、40K);(PN1.6、4.0、6.4MPa) 。
連接型式 :法蘭連接:FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準 :JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等。

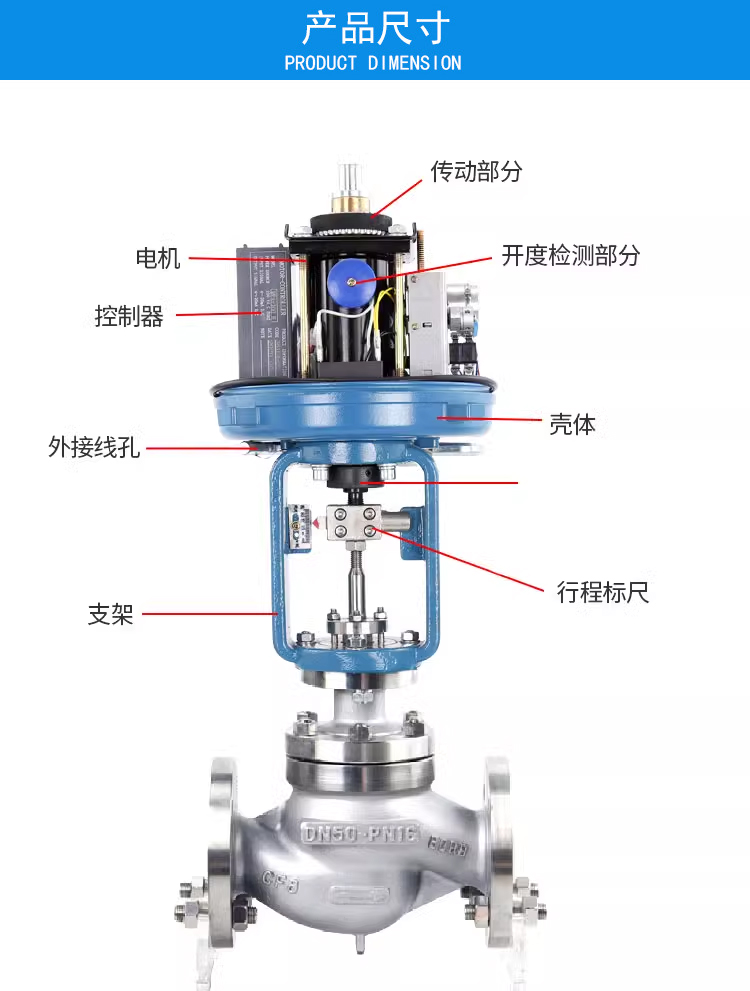

進口電動籠式調節閥結構圖:
進口籠式調節閥的優點主要包括以下幾點:
壓力損失?。夯\式調節閥內的流體通道呈S流線型,有助于減少壓力損失。
流量大:籠式調節閥的設計有助于實現大的流量。
可調范圍廣:該閥的壓降損失小,流量大,因此可調范圍較廣。
精度高:流量特性曲線精度較高。
動態穩定性好:調節閥的動態穩定性較好。
噪音低:流線型的設計和合理的結構使得調節閥的噪音較低。
抗空化腐蝕:調節閥在抗空化腐蝕方面表現出色。
