進口電動角式調節閥概述:
德國多爾德DOLDR進口電動角式調節閥是一種特殊的電動調節閥,主要用于調節流體的流量。它由直行程電子式電動執行機構和角型閥組成,內含伺服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
這種調節閥的角型設計是指調節閥的流體通道與軸線之間的夾角,通常為90度或其他角度。角型調節閥的體積小、重量輕、閥芯采用頂導向結構,具有流路簡單、阻力小、易于沖洗的特點。它適用于要求直角連接,介質為高粘度、含懸浮物和顆粒狀介質的調節。
進口電動角式調節閥一般有兩種工作方式:直接調節式和間接調節式。在直接調節式調節閥中,電動機直接驅動調節閥的旋轉,從而改變調節閥的開度,調節流體的流量。在間接調節式調節閥中,電動機驅動液壓泵或液壓馬達,通過液壓系統帶動調節閥的旋轉,從而調節流體的流量。
進口電動角式調節閥的技術參數和詳細信息如下:
類型:角型單座鑄造球型閥。
公稱通徑:20、32、40、50、65、80、100、125、150、200mm。
公稱壓力:PN1.6、4.0、6.4MPa。
法蘭標準:JB/T79.1-94~79.2-94等。
材料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等。
上閥蓋:標準型-17~+230℃、散熱型+230~+450℃、低溫型-60~-196℃、波紋管密封-40~+350℃。
壓蓋型式:螺栓壓緊式。
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料。
閥芯型式:單座柱塞型閥芯。
流量特性:等百分比特性和線性特性。
材料:不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
電動執行機構:DOLDR系列,電源為單相交流220V或三相交流380V,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度。
電動角式調節閥的優點主要包括:
1.節能:電動角式調節閥能自動地控制調節閥的開度,減少能源浪費。
2.環保:該調節閥對環境污染小,符合當前綠色環保的發展理念。
3.安裝快捷方便:該調節閥的安裝不需要特殊的技術,操作簡單方便。
4.流路簡單阻力?。河捎诓捎昧私鞘皆O(shè)計,流路簡單,阻力較小。
5.泄漏量?。涸撜{(diào)節閥的密封性能較好,泄漏量較小。
6.適用于多種介質:由于采用了不銹鋼等耐腐蝕材料,該調節閥能適用于多種介質,包括高粘度、含懸浮和顆粒狀介質。
7.便于清洗和自凈:由于結構合理,該調節閥的清洗和自凈較為方便,能有效地防止結焦、粘結、堵塞等問題。

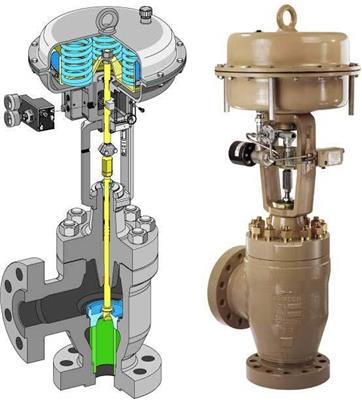

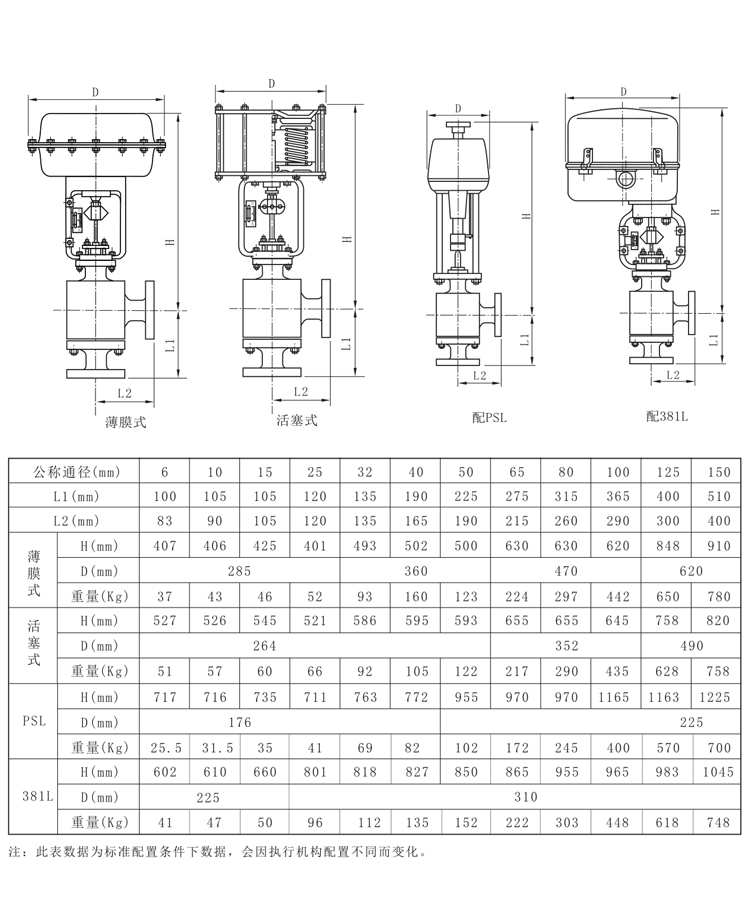

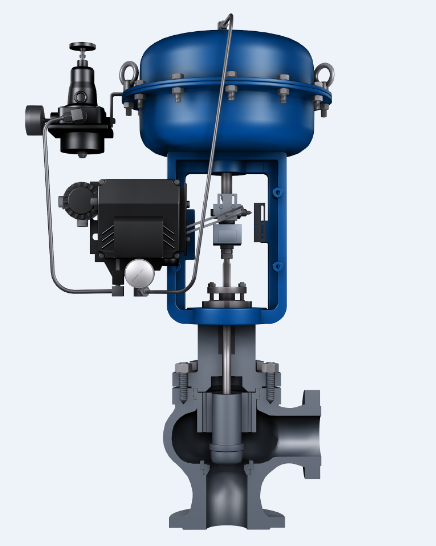

進口電動角式調節閥結構圖:
