進口波紋管調節閥概述:

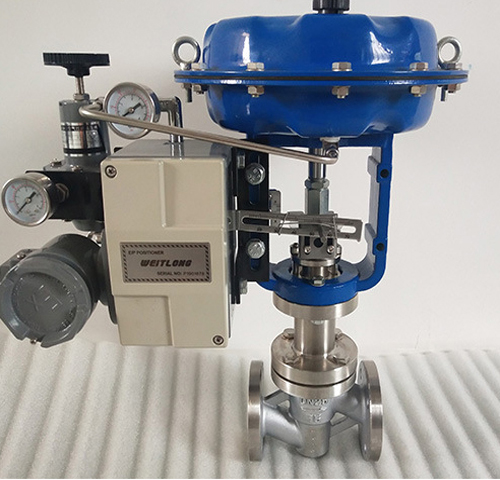

德國多爾德DOLDR進口波紋管調節閥是一種特殊類型的調節閥,有電動波紋管調節閥和氣動波紋管調節閥可選。其關鍵部位采用了金屬波紋管和填料雙重密封結構。這種閥門廣泛應用于要求嚴格控制外漏的場合,如化工、制藥、食品和飲料等行業的流程控制,能有效解決介質外漏的問題。
進口波紋管調節閥的參數:
公稱通徑。DN25~DN300mm
壓力范圍。1.6 MPa~6.4MPa
使用溫度。-40℃~+350℃
技術標準。IEC534-1-1976;法蘭標準:JB/T79-2015;閥門形式:直通鑄造球型閥;閥體材質:鑄鋼(WCB)、不銹鋼(CF8);密封填料:波紋管密封、V型聚四氟乙烯;閥體類型:直通式、角式;閥蓋形式:波紋管型
流量特性。等百分比、線性、快開
口徑范圍。DN15-200(1/2”-8”)
壓力等級。PN1.6、4.0、6.3Mpa(ANSI 150、300、600LB)
泄漏等級。ASME B16.104 Ⅴ(標準型金屬閥座)、ASME B16.104 Ⅵ(切斷型軟閥座)
管道連接方式。法蘭式、對焊式
適用溫度范圍。-196°~ 550°
該調節閥的主要優點包括:
波紋管設計:進口波紋管調節閥采用了金屬波紋管和填料雙重密封結構,有效地防止了介質外漏。這種設計不僅提高了閥桿部位的密封性能,還能保護閥桿不受介質的腐蝕。
高強度、重載荷:進口波紋管調節閥具有高強度和重載荷的特點,能夠承受較高的工作壓力和溫度變化。
流量特性精度高:該調節閥的流量特性精度高,能夠?qū)崿F(xiàn)精確的流量控制,適用于各種不同的工業流程。
適用性強:進口波紋管調節閥適用于多種行業,如化工、制藥、食品和飲料等,并且可以在不同的工作環境中運行。
在使用進口波紋管調節閥時,需要注意以下幾點:
在安裝和使用過程中,應避免過度用力或撞擊,以免損壞波紋管。
定期檢查和更換填料,以確保閥門密封性能良好。
在操作過程中,應注意避免超過閥門的工作壓力范圍。
對于不同的工況和流程要求,應選擇合適的波紋管調節閥型號和規格。

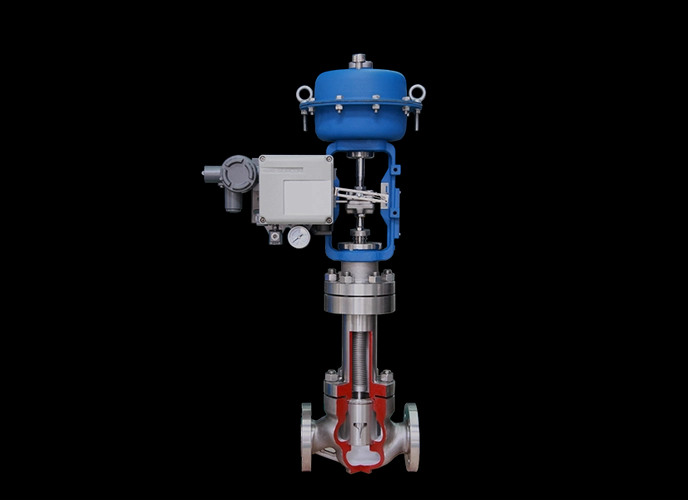

進口波紋管調節閥的工作原理主要是通過閥芯與閥座的相對運動,實現對介質流量的調節。當介質從進口流入時,壓力作用于波紋管內部,使得波紋管產生變形,并將變形傳遞到執行機構上。執行機構根據信號控制開度大小,從而實現對介質流量的控制。
在工作過程中,當介質流量發生變化時,會導致進出口壓差發生變化。此時,波紋管內部的壓力平衡被打破,波紋管發生形變,執行機構再次根據信號控制開度大小,使介質流量恢復到設定值。這種工作原理使得進口波紋管調節閥能夠?qū)崿F(xiàn)對介質流量的精確控制。
另外,進口波紋管調節閥采用了波紋管部件,通過金屬波紋管與填料的雙重密封結構,有效地防止了介質外漏。這種設計利用了波紋管的變形能力和填料的密封性能,提高了閥桿部位的密封性能,解決了傳統調節閥易泄漏的問題。
總之,進口波紋管調節閥是一種具有優異性能和特殊結構的調節閥,適用于嚴格控制外漏的場合。正確使用和保養該閥門能夠提高工業流程的控制精度和運行效率。
