進口比例積分電動調節閥概述:
德國多爾德DOLDR進口比例積分電動調節閥是電動調節閥的一種,其特點是采用比例和積分兩種計算綜合控制,可以實現連續控制。比例積分電動調節閥的輸入信號可以是電壓、電流或脈沖信號,其輸出與輸入信號成比例,具有一定的滯后特性。這種調節閥廣泛應用于工業控制領域,如化工、石油、電力、冶金等行業的溫度、壓力、流量等自動控制系統。
進口比例積分電動調節閥的參數包括:
閥體材質:鑄鋼、鑄鐵。
公稱通徑:DN15~DN200。
公稱壓力:PN1.6、2.5、4.0、6.4、10.0、16.0、20.0(兆帕)。
連接方式:法蘭連接(二通、三通)、螺紋連接。
閥體耐壓等級:GB PN16(耐壓1.6MPa)。
流量特性:等百分比或線性。
泄漏量:Kv值0.02%以下。
介質:冷/熱水、蒸汽、乙二醇等。
電源電壓:AC220v、AC24v、DC24v等。
運行模式:三態浮點或開/關0-10VDC或4-20mA信號控制。
輸出扭矩:1800N,2500N,3000N,4000N。
運行速度:0.24mm/s。
環境溫度:0℃-60℃。
介質溫度:0℃-120℃、0℃-170℃、0℃-380℃。
進口比例積分電動調節閥的工作原理:
當輸入信號發生變化時,閥芯動作,輸出與輸入信號成比例,同時具有積分作用,能夠自動調節流量,保持系統穩定。此外,進口比例積分電動調節閥還具有結構簡單、響應速度快、調節精度高等優點。
在使用進口比例積分電動調節閥時,需要注意以下幾點:
安裝時應垂直放置,避免受到外力損壞。
在使用前應檢查調節閥的外觀、密封性、泄漏量等指標是否符合要求。
調節閥的輸入信號應穩定、可靠,以免影響調節精度。
在使用過程中應定期進行維護保養,如清洗、檢查、更換密封件等。
總之,進口比例積分電動調節閥是一種先進的控制設備,具有多種優點和廣泛的應用領域,可以滿足不同工業控制系統的需求。

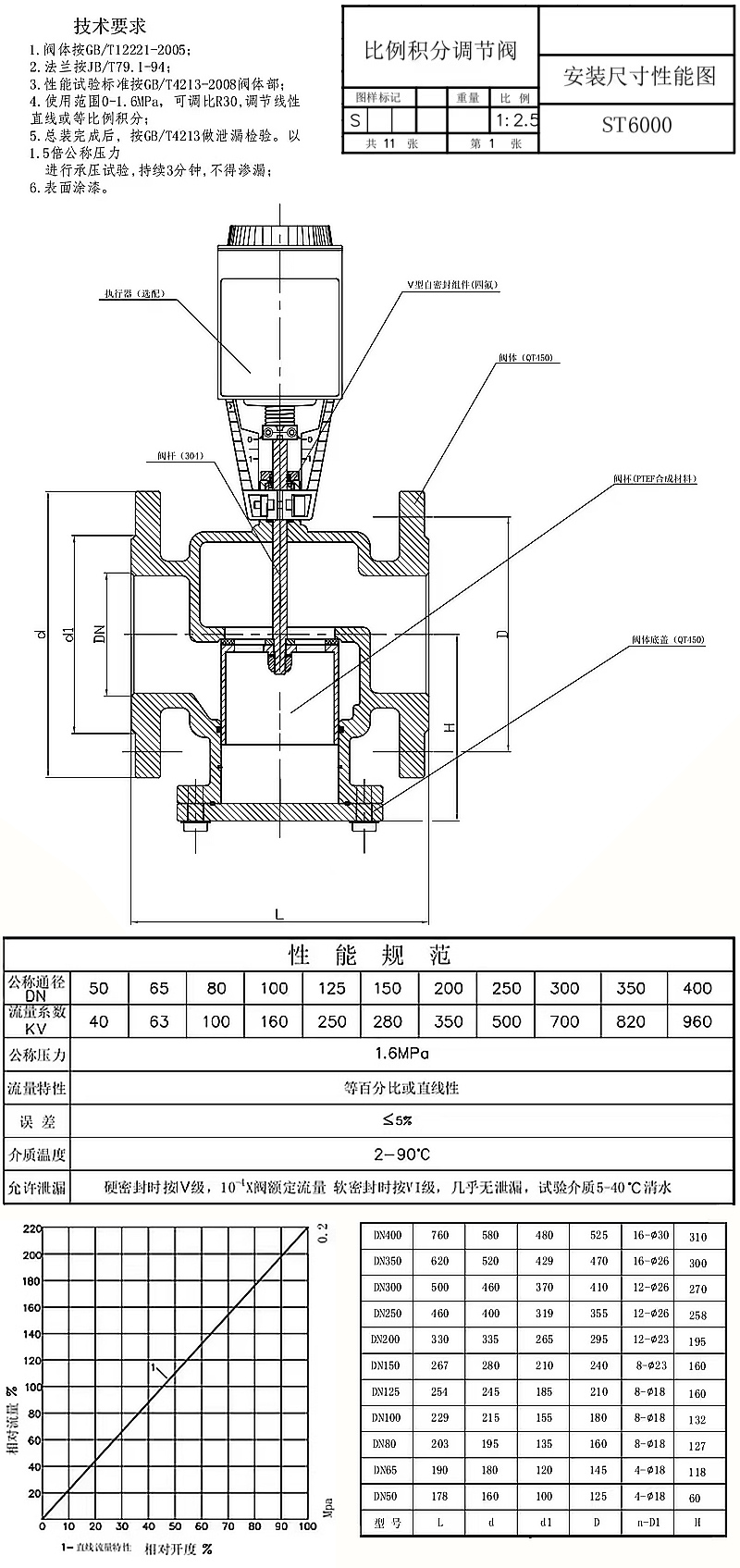

進口比例積分電動調節閥結構圖:
