進口小流量電動調節閥概述:

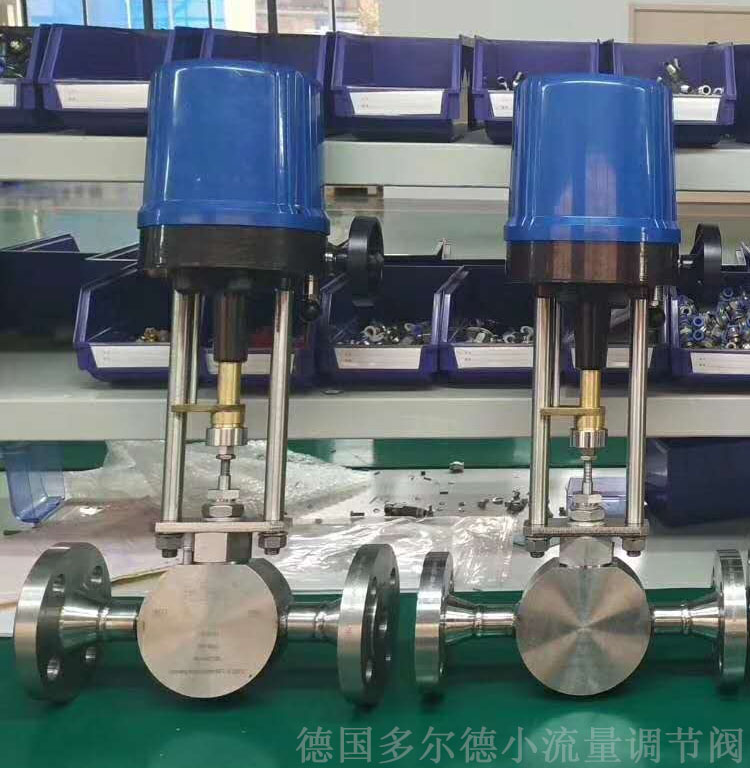

德國多爾德DOLDR進口小流量電動調節閥是一種由電動執行機構和調節閥體組成的設備,用于對流量進行精確控制。這種調節閥適用于氣體、液體、蒸汽等介質,特別適合于對泄漏量有嚴格要求的場合。
電動調節閥的流量特性有線性、等百分比、拋物線及指數四種,可調范圍為0~100。對于進口小流量電動調節閥,其閥體部分采用了新型的小流量低流阻單座閥,具有結構緊湊、流道通暢、流量特性精確、可調范圍大、閥座泄漏量微小等特點。具體選型時,需要根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小等參數來確定閥座縮徑,進而控制閥門的流量大小。

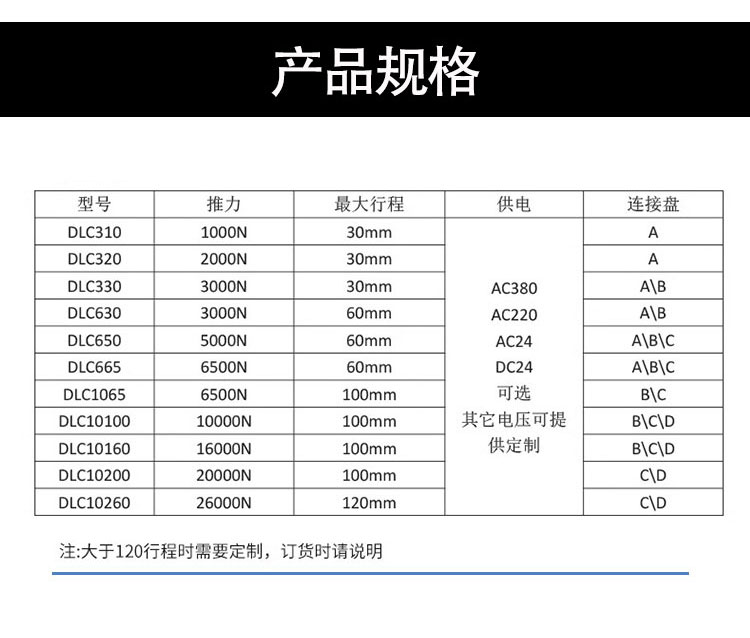

電動執行機構是進口小流量電動調節閥的另一個重要組成部分。2800系列直行程電動執行器具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。它采用AC220單相交流電為電源,接受來自DCS、PLC系統和其他操作器的DC4~20mA標準信號,能實現自動調節和遠程控制。其電子控制模塊采用最先進的混合集成電路,包含完整的保護功能,可現場控制或遠程控制。
綜上所述,進口小流量電動調節閥是一種精確控制流量的設備,具有結構緊湊、性能穩定、操作方便等特點,適用于各種不同的工業應用場合。
小流量電動調節閥的參數包括以下幾點:
閥體型式:直通鍛造球型閥體。
閥芯型式:非平衡式單座柱塞閥芯。
公稱通徑:DN15、20、25 NPS 1/2〞~1〞。
公稱壓力:PN16 ~ 100 CLASS 150LB~600LB。
連接方式:法蘭:FF、RF、MF、RTJ;焊接:SW、BW。
法蘭距:符合IEC 60534。
閥蓋形式:標準型(-5℃~250℃)、散熱片型(-45℃~大于230℃場合)、低溫型(-196℃~ -45℃)、波紋管密封型。
密封填料:V型聚四氟乙烯填料、柔性石墨填料等。
密封墊片:金屬夾石墨密封墊。
流量特性:直線、等百分比、快開。
可調范圍:30:1。
額定CV值:CV 0.01~1.0。
驅動類型:電動(齒輪轉動型)。
公稱通徑:G 1/8" ~1"。
公稱壓力:Class150~Class600(PN16~PN100)。
溫度范圍:-196℃~540℃。
材料范圍:碳鋼,不銹鋼,雙相不銹鋼,Inconel,Monel,Hastelloy,Ti等。
泄漏等級:ANSI IV級、V級或VI級。

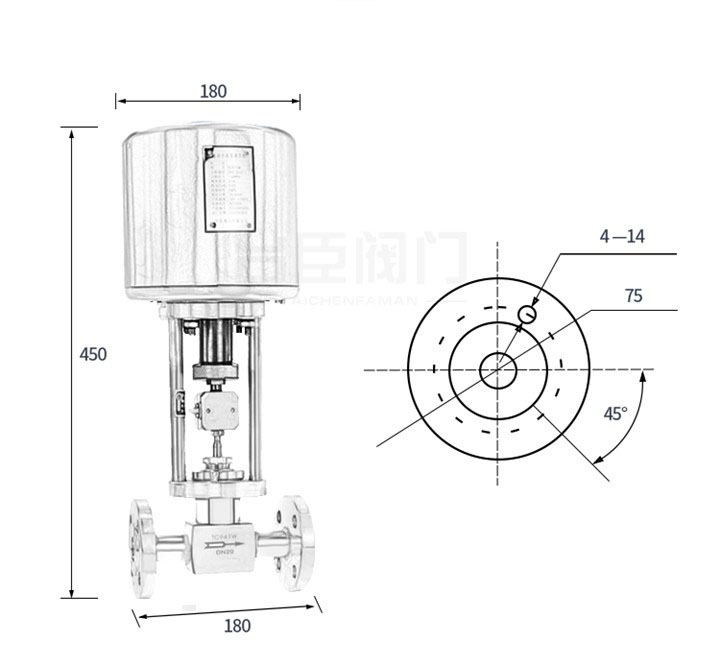

小流量電動調節閥結構圖:
