閥門的五種密封面形式

閥門的內密封是指閥座與啟閉件相互接觸的部分。由于閥門在使用過程中，其密封面長期受到介質的沖刷和腐蝕，同時還存在著密封比壓作用下密封副之間的摩擦磨損，因此工況條件是相當惡劣的。閥門在管路和設備上最廣泛的用途之一就是切斷介質的流通，此時，閥門處于關閉狀態，閥門密封面之間不得發生超標準的泄漏量，因此，它的密封性是決定產生內漏與否的主要因素。閥門密封面一般由一對密封副組成，一個在閥體上，另一個在閥瓣上。密封面的形成主要有以下幾種方式:

內密封的密封形式根據密封面的表面幾何形狀，可將閥門內密封的密封型式分為如下幾種:

(1) 平面密封。其密封面是一對或兩對接觸的平面。純平面密封形式，閥座表面易于接觸，表面壓力也很穩定，但要求閥桿對密封面施加的關閉力較大，不宜于高壓使用，這種密封面形式常用在截止閥中

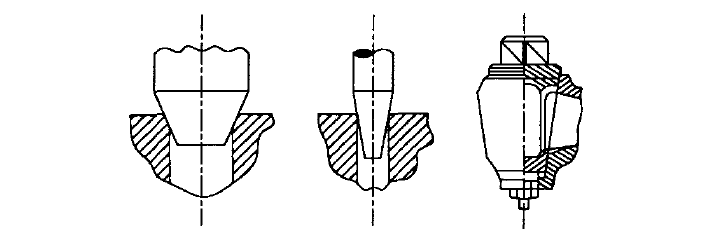

(2) 錐面密封 其密封面是一對接觸的錐面。其接觸面積小，容易密封，效果好。因為閥座有一錐度，故其上的壓力比平面密封大，有利于防止介質泄漏。但由于對閥座密封面的壓力大，所以對不銹鋼等硬質閥座必須進行適當?shù)臒崽幚恚归y座密封面具有較高的硬度;或堆焊司太立耐熱耐磨硬質合金;或?qū)γ芊饷孢M行淬火處理。(a)圖為錐面密封，多用于通用閥門上。(b)圖為針形密封面，僅用于針形截止閥。(c)圖為錐體密封面，如旋塞閥的密封面即為這種結構。

(3) 球 面 密封。其接觸面中有一個或兩個面為球面，密封效果良好，即使閥瓣略有偏移，也不會影響閥座密封面的性能。但其密封面比平面座和錐面座難加工。(a) 圖為球體密封面，在球閥、安全閥等閥門的密封面上使用。(b)圖為球面密封面，用在口徑不大的閥門密封面上。

(4) 圓弧面密封 其密封的一對密封面中有一個是圓弧面，密封效果良好，但加工和維修困難。(a)圖為圓弧面密封面，其主要用在氨閥上。(b)圖為“O'，形圈密封面，主要用在平行單閘板閘閥、蝶閥等閥門密封面上。

(5) 刀形密封面 在一對密封面中有一個象刀一樣的密封面。因密封面不能承受太大的關閉力，故主要適用于真空閥和關閉力不大的情況。
